HAPPICH 帶安裝套件的內部驅動鎖
HAPPICH 602 0540
帶安裝套件的內部驅動
僅適用于手提箱翻蓋鎖
內部操作：鍍鋅鋼，漆成黑色
槽：塑料，黑色
165 克/個。 PU 1個
HAPPICH 602 0541
用于內部操作的固定支架
(602 0540)
僅適用于手提箱翻蓋鎖
鍍鋅鋼
44 克/個。 PU 10 個
HAPPICH 600 0652
內部操作連桿
(602 0540)
僅適用于手提箱翻蓋鎖
鍍鋅鋼
45 克/個。 PU 10 個
HAPPICH 602 0540
帶有一組緊固件的內部釋放
僅適用于行李箱翻蓋鎖
內部釋放手柄：鍍鋅鋼，漆成黑色
外殼：塑料，黑色
165 克/每個 S.U. 1
HAPPICH 602 0541
固定控制臺以適合內部釋放
(602 0540)
僅適用于行李箱翻蓋鎖
鍍鋅鋼
44 克/每個 S.U. 10
HAPPICH 600 0652
連接桿以適合內部釋放
(602 0540)
僅適用于行李箱翻蓋鎖
鍍鋅鋼
45g/個

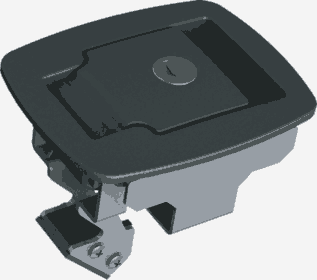

HAPPICH 602 0370
外殼翻蓋閉合
塑料, 黑色
開孔 148 x 83 mm，安裝深度 48 mm
330 克/個。 PU 1個
旋轉插銷鎖 600 0662 / 0663,
鎖定銷 600 0664,
連桿 600 0488,
鎖芯 602 0371,
帶開口銷的桿 602 0372，
司機 602 0373
更換要求：橡膠密封圈 602 E279，
防塵帽 602 0537
HAPPICH 帶安裝套件的內部驅動鎖
拉桿長度的確定：
1. 將外殼翻蓋鎖的把手翻蓋拉到終點。
2. 縮短拉桿，使拉桿的釋放桿旋轉閂鎖 600 0662 / 0663 位于釋放點“P”之后的自由輪范圍“F”內。
3.如果拉桿長度不正確，將其插入擴大或縮短循環區域。
4. 外殼翻蓋鎖的把手翻蓋必須始終到達凹入式把手中的末端擋塊。
5. 抓握翻板的釋放角度絕不能被任何人關閉短拉桿受到限制。
連桿長度定義：
1. 將釋放手柄拉到限位。
2. 定義連桿的長度，確保釋放旋轉鎖扣 600 0662 / 0663 的杠桿在激活點“P”后面的自由輪區域“F”。
3.如果連桿長度不正確，請執行通過加寬或縮短頻段進行必要的調整。
4. 行李廂鎖中的釋放把手必須始終到達手柄盤中的限位。
5. 手柄的釋放角度絕不能受到限制由于連桿太短
