超聲波明渠流量計
這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的可靠性。
本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號。存儲的記錄可以通過儀表上的按鍵查看， RS-485遠程通訊傳輸。
超聲波明渠流量計
二、儀表的組成及外形尺寸
1、儀表的組成

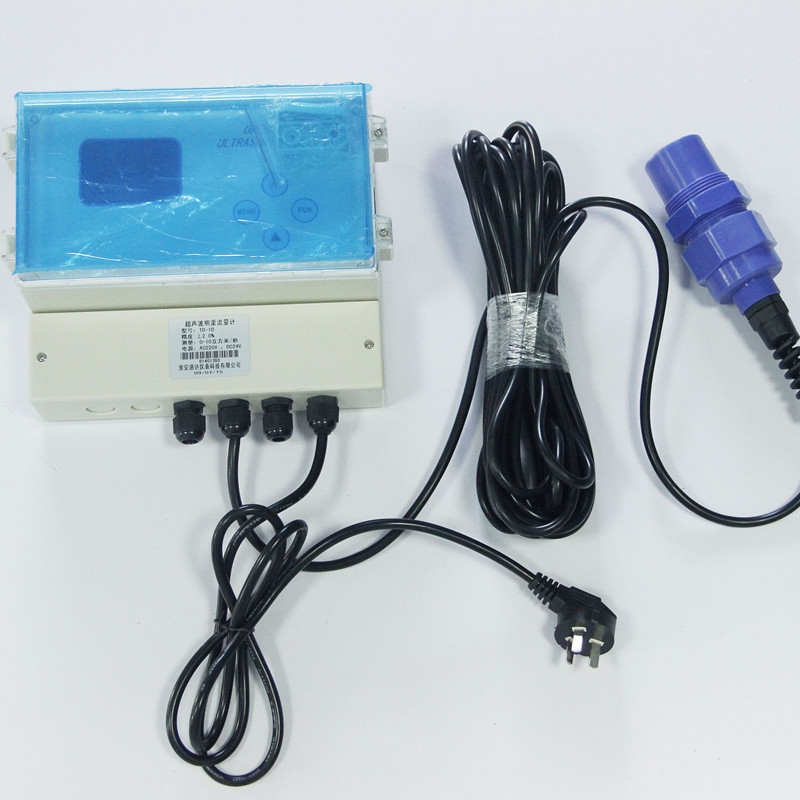

本儀表產品主要由儀表、探頭部分組成（關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。
注意：超聲波明渠流量計應用中，必須與量水堰槽配合使用。本產品沒有提供量水堰槽。應用中根據應用現場條件，參考本說明書的第七章，或其它資料自行構造。
超聲波明渠流量計
主要技術指標及技術參數
1. 流量范圍：0m3/s～10m3/s （由配用的量水堰槽的種類、規格確定）
2. 累計流量：8位十進制數，累滿8位后自動回零，重計
3. 準確度：±5%
4. 測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）
5. 測距準確度：±3mm （在1m量程內標定的結果）
6. 液位分辯：1mm
7. 工作環境溫度：-20℃～55℃
8. 儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68
9. 供電電源：
交流供電：（220V±22V） 6W
直流供電：12V-24V 300mA
交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
