試驗機名稱型號

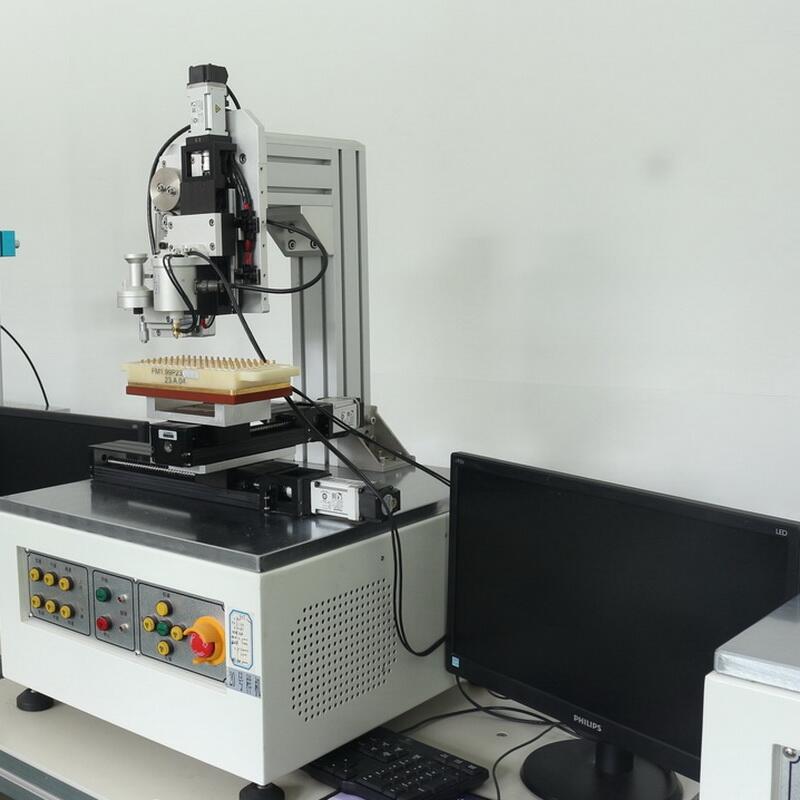

探針荷重行程阻抗試驗機LW-505BD
試驗機功能簡介
探針荷重行程阻抗試驗機可以可以測試頂針的行程對應荷重電阻參數，可以自由設定坐標,XY移動測試完成,配用專用的電腦，自行研發的程序和DSP數字數據采集卡。電腦設定測試行程荷重，設定測試速度,工業以太網數據傳輸，采樣速率高達30K赫茲。可以保證測試效率快數據準確。
探針荷重行程阻抗試驗機試功能
按鍵開關的力量位移分析。
頂針行程荷重測試
導通點之力量與位移量測試功能
導通點之阻抗值設定
動能阻抗測試系統
可任意輸入X、Y軸座標，機臺自動移動位置測試。
可輸入測試行程及荷重，電腦自動控制及測試。
可設定荷重，當荷重值到達時，機器可做暫?；蚧剞D
可設定行程，當行程值到達時，機器可做暫?；蚧剞D。
可直接測試並繪製每個行程點(0.001mm)與荷重之圖形。
每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之荷重 及行程值，最小解析0.001mm。
可列印及儲存圖形(荷重-行程曲線圖、壽命曲線圖、檢查報表)。
測試資料儲存于硬碟(每一筆資料皆可儲存，不限次數)。
測試條件皆由電腦畫面設定(含測試荷重、行程、速度、次數、 暫停時間…等)。
檢查報表抬頭內容可隨時時修改(中英文皆可)。
檢查報表可轉至Excel做編輯，或通過網路直接輸出。
四,機器規格
|
機器規格 |
|
|
型號 |
LW-505BD |
|
荷重測定範圍 |
2kgf |
|
荷重最小解析 |
0.01gf |
|
荷重測定精度 |
± 0.2% FS |
|
Z軸測試範圍 |
100mm(Accuracy±0.03) |
|
Z軸最小解析 |
0.01mm、0.001mm(Option) |
|
Z軸測試速度 |
1-500mm/min |
|
X軸測試範圍 |
100mm(Accuracy±0.03) |
|
X軸最小解析 |
0.01mm |
|
Y軸測試範圍 |
60mm(Accuracy±0.03) |
|
Y軸最小解析 |
0.01mm |
|
X-Y軸測試速度 |
200mm/sec |
|
測試阻抗 |
0.1mΩ-3000Ω |
|
阻抗最小解析 |
0.1mΩ |
|
載物臺尺寸 |
120X120mm |
|
使用電源 |
AC 220V |
|
機器外觀尺寸 |
350 (W)×500 (D)×931 (H)mm |
|
控制器外觀尺寸 |
440 (W)×350 (D)×235 (H)mm |
