一、概述
XKY-JZ10無線測溫集中接收終端是一款用于高、中、低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求的電氣接點測溫智能化裝置。該裝置需要配合測溫接收模塊和溫度傳感器一起使用，它是集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。其各項技術指標均能到達國際標準。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS-RTU通訊協議，通訊波特率可設置，可選以太網通訊接口。在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。面板防護等級IP54、殼體防護等級IP20。
二、主要功能
1) 多路無線測量溫度實時數據顯示，建議同一個變配電室內的無線溫度傳感器使用同一臺電氣接點溫度顯示終端采集、顯示數據。
2) 報警溫度上、下限設定及兩路繼電器輸送功能。
3) 具有系統日期、時間，日期和時間具潤年自動轉換功能。
4）具有設備參數配置功能，可進行主要參數編程設置。
5) 具有RS485通訊接口，特殊應用可定制以太網接口。
6) 接點測溫無線采集、存儲、顯示功能。
7）數據通訊功能，所有數據都能通過數據通訊總線上傳到上一級采集器或者上傳到上位機系統。
8）可擴展報警功能（需要聲報警或光報警設備）。
三、技術參數
1)工作電源：AC/DC 220V。
2)測溫通道：單機系統支持1-240個測溫點，測溫點還可擴展。
3)工作環境溫度：-20℃～+70℃。
4)工作環境濕度：≤95%RH。
5)報警輸出口：無源輸出（負載<300W）。
6)通訊接口：RS485接口，采用MODBUS-RTU 通訊協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps。如定制以太網通訊接口，可實現以太網內的設備組網通訊。
7) 電氣接點溫度顯示終端與無線接收模塊之間在空曠時的通訊距離： 可達500米。
8)RS485通訊距離：<1200米。
9)觸點溫度測量范圍：-20℃～150℃。
10)溫度精度：≤±2℃。
11)溫度顯示分辨率：1℃。
四、接線圖例
XKY-JZ10無線測溫裝置安裝尺寸與接線
1、組成
1)電氣接點溫度顯示終端（主機）:具有溫度數據無線接收、顯示和設定功能，可現場查看運行狀態；2)無線接收模塊實現柜內接點溫度無線接收、保存與轉發；3）接點溫度傳感器，每臺開關柜內典型配置3路、6路或9路。
2、電氣接點溫度顯示終端及無線接收模塊尺寸
3、電氣接點溫度顯示終端及配套設備安裝方式
1）電氣接點溫度顯示終端一般采用壁掛式安裝，也可以選擇嵌入式安裝方式。
2）壁掛式安裝一般安裝在墻面或表箱中，首先在墻壁或表箱內壁上確定安裝空位，首先將本產品配套的墻體部分的固定支架安裝好，然后將配件的另外部分安裝在產品背部，最后對準已裝好的支架將產品掛好，檢查裝置固定牢固即可。
3）嵌入式安裝方式需要在安裝面板上開一個198mm×125mm的窗口，裝入電氣接點溫度顯示終端，并通過配套的4個固定卡進行安裝緊固，接好電源線路等完成安裝。
4）無線接收模塊安裝與開關柜中，吸盤式長天線應引出到開關柜外部，便于無線信號接收，應從柜子儀表室引出，避免碰觸和接近強點線路。
5）電氣接點溫度顯示終端與無線接收模塊之間采用無線傳輸，傳輸距離遠，同一個變配電室內的接點測溫數據可以全部集中顯示到一臺電氣接點溫度顯示終端內。
五、實物圖

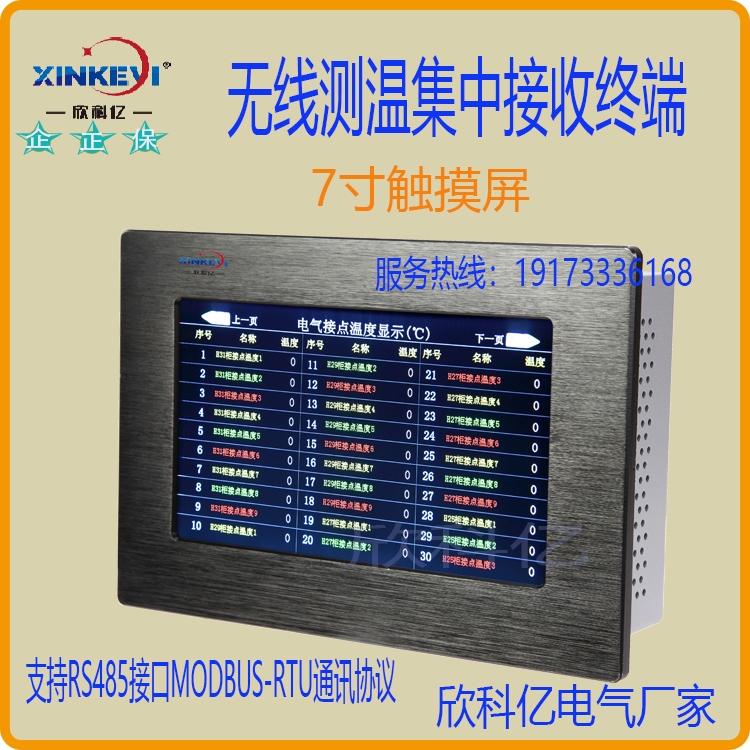

以上內容為XKY-JZ10無線測溫集中接收器的基本資料，如需要了解更多產品資料請咨詢欣科億電氣。
六、應用領域
XKY-JZ10無線測溫集中接收器應用于高壓開關柜觸頭及接點、高壓電纜中間頭、干式變壓器、刀閘開關、中置柜、手車柜、低壓大電流柜等設備的溫度監測。也可適用于大功率電機設備的溫度監測和保護。
欣科億電氣有限公司主營產品：
多功能電力儀表、開關柜智能操控裝置、智能溫濕度控制器、電動機保護器、電氣接點在線監測裝置、干式變壓器電腦溫控儀、新能源油浸變壓器溫控器、干變橫流冷卻風機、過電壓保護器、戶內高電壓帶電顯示器、除濕機和加熱器等。
