| 測量介質 | 水、油、氣等哈氏合金C-22等效+不腐蝕SUS316L的介質 |
|---|---|
| 測量類型 | 可測量正壓和絕壓 |
| 額定容量 | 100-700kPa 和 100-700kPa 絕對壓力 |
| 額定輸出 | 85 ± 30 mV/mA（700 kPa、700 kPa 絕對值：112 ± 42 mV/mA） |
|---|---|
| 非線性 | ± 0.2% RC |
| 滯后 | ± 0.1% RC（700kPa 絕對值：± 0.2% RC） |
| 推薦的施加電流 | 1mA |
| Z大施加電流 | 1.5mA |
| 輸入電阻 | 4±1.5kΩ |
| 輸出電阻 | 4±1.5kΩ |
| 絕緣電阻 | 100MΩ以上（DC50V） |
|
溫度補償范圍 （測量介質溫度） |
0-70℃（不結露或結冰） |
|
允許溫度范圍 （測量介質溫度） |
-20 至 120°C（無冷凝或凍結） |
| 允許過載 | 300% RC（700kPa 絕對值：200% RC） |
| 邊際過載 | 400% RC（700kPa 絕對值：200% RC） |
| 零時的溫度效應 | ± 1% RC / 0-70 ℃ (25 ℃) |
| 輸出溫度影響 | ± 1% RC / 0-70 ℃ (25 ℃) |
| 推薦的擰緊扭矩 | 20N·米 |
| Z大擰緊扭矩 | 30N·米 |
| 連接螺絲 | R3 / 8 或 G3 / 8 可選 |
| 受壓連接件質量 | SUS316L（隔膜部分：相當于哈氏合金C-22） |
| 電纜（※） | 4芯屏蔽（耐油）電纜3m標準φ6mm |
| 大量的 | 約 200g（不包括電纜） |
| 配件 | 1 份測試報告，P-20 4 型 D 1（僅 G 螺釘） |
| 型號選擇 | 查看 | 模型 | 規格 | ||
|---|---|---|---|---|---|

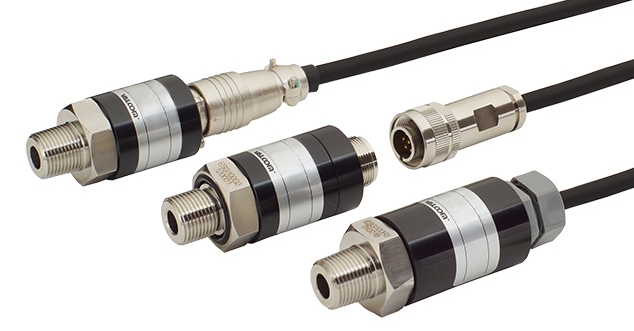

| 1. 基本型號 | VAR3 | 低壓用（隔膜材料 Hasbloy C-22 等效） 壓力傳感器 * 連接螺釘：R3 / 8 | |||
| VAG3 | 低壓用（隔膜材料 Hasbloy C-22 等效） 壓力傳感器 * 連接螺釘：G3 / 8 | ||||
| 2.額定容量 | 100 | 表壓：100kPa |
(* 1) 當直接選擇防水連接器/電纜時， 使用帶有 φ6.5 mm 管的電纜。 |
* 對于表壓， 只能使用正壓 。 * 不能使用負壓和耦合壓力。 對于負壓和耦合壓力，請 從 “ VPN PR（G）系列”中選擇 。 |
|
| 200 | 表壓：200kPa | ||||
| 500 | 表壓：500kPa | ||||
| 700 | 表壓：700kPa | ||||
| 100A | 絕對壓力：100kPa abs | ||||
| 200A | 絕對壓力：200kPa abs | ||||
| 500A | 絕對壓力：500kPa abs | ||||
| 700A | 絕對壓力：700kPa abs | ||||
| 3.電纜連接形狀 | N | 相當于標準連接器 IP40 | |||
| 寬 | 相當于防水連接器IP56 | ||||
| 秒 | 相當于直連電纜 IP54 | ||||
| 4. 電纜長度 | 3米 | 3m標準 | |||
| 5米 | 5米 | ||||
| 10米 | 10米 | ||||
| □□米 | 其他長度 * 如果您需要單獨的長度，請聯系我們的銷售部門。 | ||||
