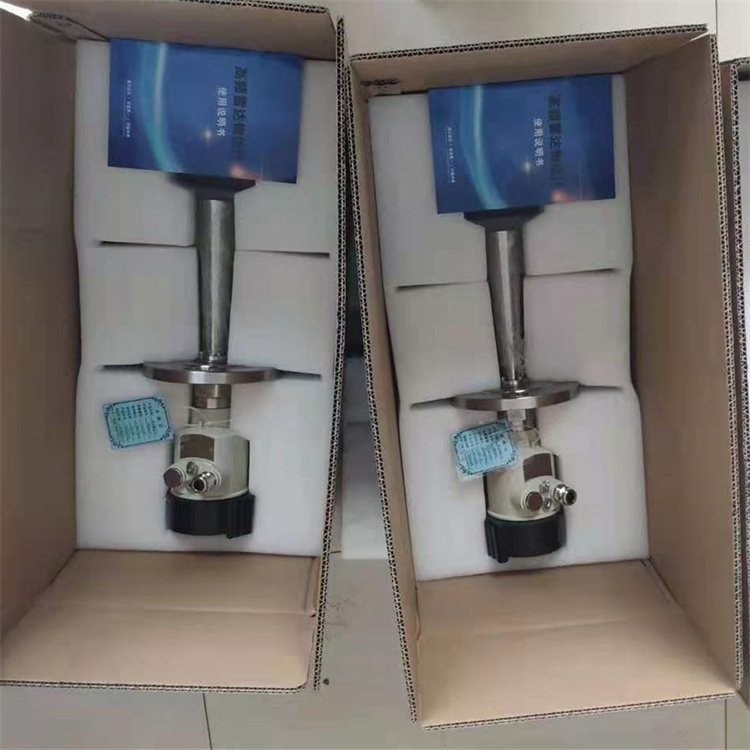

非接觸式高頻雷達料位計規格型號YS-RDHL=80M
非接觸式高頻雷達物位計的原理
非接觸式采用高頻微帶線結構的電路設計，內部電路產生26GHz或者80GHz的微波脈沖信號。??雷達物位計雷達料位計測量原理及特點：發射—反射—接受是雷達式柜位計工作的基 本原理。雷達柜位計安裝在柜頂由其天線發射的信號測量柜位。雷達信號被煤氣柜活塞表面反射雷達物位計蕞大的特點是在惡劣條件下測量 功效顯著。無論是有毒介質 還是腐蝕性介質也無論是固體、液體還是粉塵性、漿狀介質它都可以進行測量�；诟哳l波導的設計原理，微波脈沖通過PTFE發射從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被射回來，被同線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，推算出天線到被測介質表面的距離。 雷達物位計安裝操作事項：安裝時避開進料口,以防止進料反射的虛假信號影響測量。確保電磁波傳播路徑上沒有梯子、水平管道或填充流,注意避免罐壁干擾。避免在又高又窄的集裝箱安裝雷達物位計。喇叭天線端應伸入容器內至少10毫米,以避免連接管末端的強烈反射。為防止儀器損壞,安裝時請注意避免振動、高壓清洗和側向載荷。雷達物位計的多天線安裝應垂直于接口,防止儀器損壞,其與罐壁的距離應大于發射角波束面積,但為防止虛假回波,應避免安裝在拱形罐中心。
技術參數：
量程：30m
盲區：0.3m
測量精度：±0.1% ±0.2% ±0.3% ±0.5%
天線材料：不銹鋼316L喇叭/PTFE振子
天線結構：椎面振子，防露、防凝結物
過程溫度：-40～250°C
過程壓力：-0.1～4MPa
頻率范圍：26GHz
信號輸出：(4～20)mA/HART
電 源：兩線制/四線制
非接觸式雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。高頻雷達物位計在測量的情況下，實際存在的物質種類很多。對各需求方而言，可根據物質特性選擇適當?shù)纳唐窇?yīng)用。并且在對物質狀況進行剖析時，是否存在腐蝕、粘度層次如何、損壞幅度如何等諸多難題成為需要考慮的問題，這些基本要素都很清楚，才能得到更強的。非接觸式智能雷達物位計盡量遠離出料口和進料口。對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的。在選擇雷達液位計時時時，要充分考慮實際測量的器皿層次也存在差異。所以在采購時，器皿的規格以及其商品的測量范圍、安裝等多種難題都是非常必要的。而且特定商品在操作規程的內容上也要非常注意，只有操作良好后，才能在應用中體會到實際效果。 建議安裝在料倉直徑的1/4處。 非接觸式雷達物位計纜式探頭或桿式探頭離罐壁zui小距離不小于30厘米。探頭底部距罐底大約30mm。 探頭距罐內障礙物zui小距離不小于200mm。 如果容器底部是錐型的，傳感器可以安裝罐頂，這樣可以一直測量到罐底。 雷達物位計結構較為簡單，在安裝的時候不會太費力，不管是頂部安裝還是導波管安裝，都能夠很快的安裝完成。同時，在使用的時候一般不容易受到外界的影響。噪音、粉塵等復雜的環境也能夠穩定的作業。
