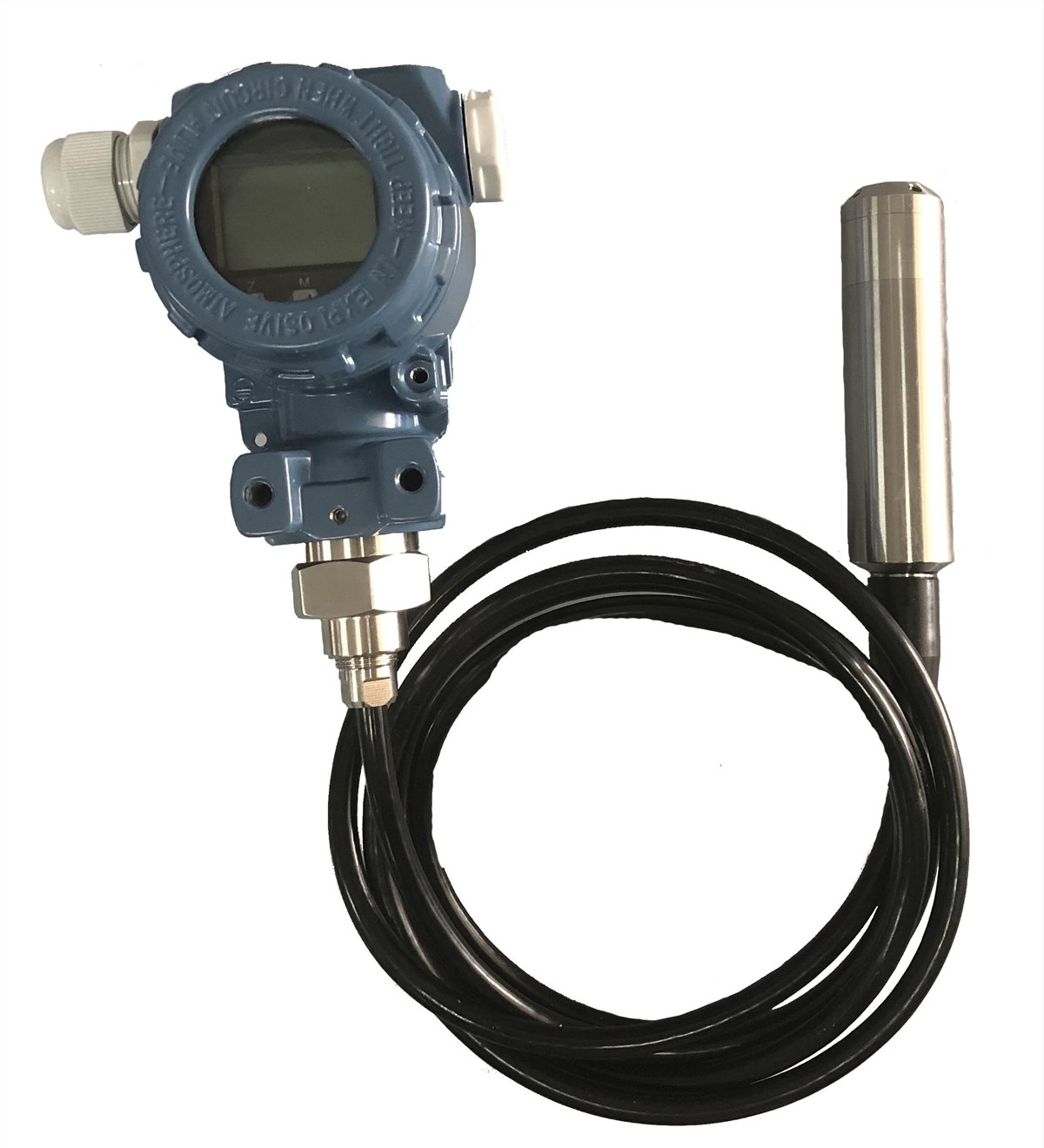

VL300 通用投入式液位變送器采用高性能
擴散 硅壓力傳感器做為測量元件，將與液體深
度成正比的液體靜 壓力測量出來并經過信號
調理電路轉換成標準電流或電壓 信號輸出，實
現對液體深度的準確測量。
該產品適用于石油化工、冶金、電力、制藥、
供排水等系 統和其他行業各種介質的液位測
量
二、主要特性
?
全不銹鋼 316L 設計，防護等級 IP68.
?
2 倍以上過壓，5 米以下量程可達 5 倍過壓。
?
防干擾，防雷擊設計。
?
高精度、高穩定性、高可靠性
三、產品參數
壓力參數
量程
0 mH2O～1 mH2O┅200 mH2O
過載
2 倍滿量程壓力，5 mH2O 含以下量程為 5 倍過壓
電氣參數
輸出類型
電流型
電壓型
供電電源
9～30V DC
12～30V DC
工作電流
4mA～20mA DC（兩線制）
0/1V～5/10V DC (三線制)
工作溫度
≤（U-9）/0.02Ω（兩線制）
≥10k (三線制)
結構參數
殼體
不銹鋼
傳感器
不銹鋼 316L
密封圈
氟橡膠
電纜
φ7.5mm 聚乙烯專用電纜
防護等級
IP68
一、產品簡介
VL200 通用投入式液位變送器采用高性能
擴散 硅壓力傳感器做為測量元件，將與液體深
度成正比的液體靜 壓力測量出來并經過信號
調理電路轉換成標準電流或電壓 信號輸出，實
現對液體深度的準確測量。
該產品適用于石油化工、冶金、電力、制藥、
供排水等系 統和其他行業各種介質的液位測
量。
2020 年 01 版四、接線說明
二線制 4~20mAADC 輸出電氣連接方法如下圖所示：
三線制 0/1~5VDC 輸出的變送器電氣連接方法如下圖所示：
環境條件
介質適用性
對 316L 不銹鋼及氟橡膠無腐蝕的各種流體
補償溫度
-10℃～80℃
工作溫度
-20℃～85℃
貯存溫度
-40℃～125℃
性能指標
精度
±0.25％FS(典型)
±0.5％FS(大)
零點溫度誤差
±0.05％FS/℃（≤5 mH2O）
±0.02％FS/℃（＞5 mH2O）
靈敏度誤差
±0.05％FS/℃（≤5 mH2O）
±0.05％FS/℃（＞5 mH2O）
長期穩定性
±0.3%FS/年(大)
