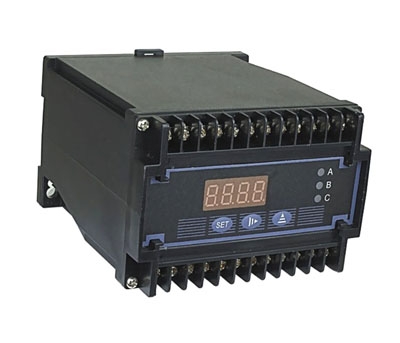

顯示型三相電流.電壓變送器
產品概述: 在各種控制系統、樓宇自動化配電網自動化、小區電力監控、工業自動化、智能型配電盤、開關柜的電量采集中。
產品特點: |
技術指標:
|
交直流輸入
|
電流變送器1A，1A，5A，75mV等.電壓變送器AC100V 120V 380V等
|
|
輸入負載
|
電流互感器CT：≤0.2VA
|
|
允許過載
|
電流×2倍標稱值持續；電流×1倍標稱值10s. 電壓×1.2倍標稱值持續
|
|
精度
|
0.5%級
|
|
響應時間
|
≤400ms
|
|
輸出電壓
|
0~10Vdc, 0~5Vdc(負載電阻＝輸入電壓/10mAdc)
|
|
輸出電流
|
0~20mAdc ,4~20mAdc（負載電阻＝10Vdc/輸出電流）
|
|
輸出波紋
|
≤0.5% RO峰峰值
|
|
工作環境溫濕度
|
0~50℃/小于80%相對濕度（無冷凝狀態）
|
|
貯存環境溫濕度
|
-20~70℃/小于70%相對濕度（無冷凝狀態）
|
|
使用電源
|
AC/DC 80V ～ 270V 可訂制特殊規格（DC12V，24V，48V）
|
|
隔離
|
輸入/輸出/電源/外殼
|
|
電源消耗
|
DC約3W，AC約4VA
|
|
外殼材料
|
ABS防火材料
|
|
重量
|
約650克
|
|
耐壓強度
|
AC2kVrms/min
|
|
絕緣阻抗
|
DC500V時大于100MΩ
|
|
外形尺寸
|
120（L）× 110（W）× 75（H）mm
|
|
安裝方式
|
35mm標準導軌
|
外形尺寸：
|
訂貨示例：
例1三相交流電流變送器
例2三相交流電壓變送器 |
