一、產品簡介 ：

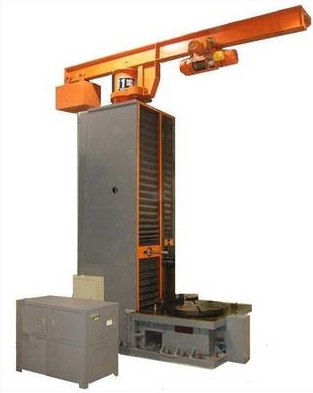

絕緣子彎扭測試設備主要用于復合絕緣子，單節產品等的抗彎及抗扭負荷試驗，可以實時檢測彎曲力、zui大彎曲力、扭矩、zui大扭矩等技術指標，并有力-變形、扭矩-扭轉角等試驗曲線，廣泛用于生產企業、科研院所、質量監督等行業。
絕緣子是一種特殊的絕緣控件，能夠在架空輸電線路中起到重要作用。按結構可分為柱式（支柱）絕緣子、針式絕緣子、蝶式絕緣子、拉緊絕緣子、防污型絕緣子和套管絕緣子 。
二、產品參數1 ：
1、抗彎負荷：30kN
2、zui大扭矩：5kN.m
3、精度等級:1 級
4、負荷分辨率：250000 碼（內外不分檔，全程只有一個分辨率，無量程轉換沖突）
5、負荷測量精度：示值的±1%以內
6、工件試驗空間：0～1.5 米
7、工件直徑范圍：0～300mm
三、產品參數2 ：
1、扭轉盤直徑：Φ400mm
2、彎曲用油缸伸縮長度：200mm
3、負荷速度范圍：0～50kN/min
4、扭轉速度： 0～720°/min
5、移測量精度：1％
6、選擇程序：1 點彎曲或 4 點自動彎曲
7、工作條件：環境溫度：20±10℃，相對濕度：≤85％
四、依據標準 ：
1、GBT 775.1-2006 絕緣子試驗方法 第1部分一般試驗方法
2、GB／T 775.3-2006絕緣子試驗方法_第3部分：機械試驗方法
3、GB/T1001.1-2003等等
五、產品配置1：
1、彎扭復合主機一臺（1.5 米）
2、伺服電機二只 （配在電動缸二套上）
3、電動缸二套（裝主機上）
4、齒輪齒條扭轉傳動機構一套（裝主機上）
5、鏈輪旋轉機構一套（裝主機上）
6、絲杠升降機構一套（裝主機上）
六、產品配置2：
1、電子式控制測量系統二套
2、位移傳感器二只（和伺服電機配套）
3、負荷傳感器二只
4、品牌計算機 （主流配置） 一臺
5、隨機工具一套
6、彎扭試驗中文版試驗軟件各一套
