液壓缸選型指導書 (液壓缸又稱為油缸)
一、必須確定的參數
1、油缸的工作類型
雙作用缸：活塞桿伸出與縮回，都由液壓油的壓力推動。這是最常用的一種類型。
單作用缸：活塞桿伸出由液壓油的壓力推動，活塞桿靠外力縮回；或者活塞桿縮回由液壓油的壓力推動，活塞桿靠外力伸出
多級油缸：
其他特殊油缸：擺動油缸，旋轉油缸等

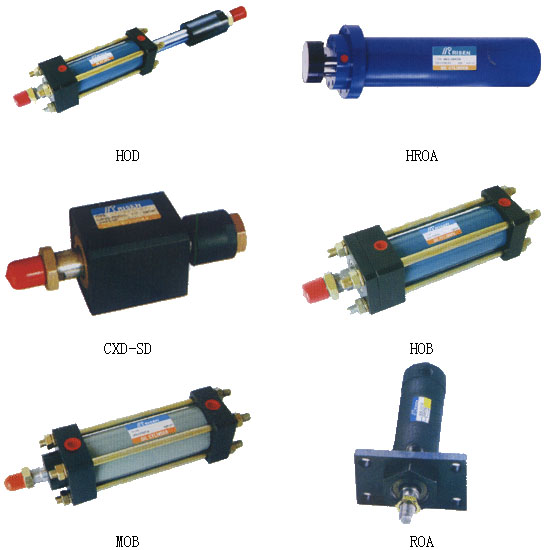

2、確定油缸的種類
四拉桿型：結構容易看懂，裝配容易，更換維修部件方便，單個零件損壞時，維修成本低，但體積相對要大些。適用于中低壓力。
行程不能太大。
焊接圓型：結構變化多樣，拆裝有些難度，維修性不好，結構體積較小，外形較美觀，價格稍高，適用于各種低壓、中壓、高壓
及超高壓場合。適用于較大行程的場合。
薄型油缸：結構很小，適用于行程小的、安裝空間小的場合。用于中、低壓的系統中。
其他類型：其他指定的類型。
3、油缸內徑 （常用內徑：30，40，50，63，80，100，125，150，180，200，250，300）
4、活塞桿徑 （我公司常用：20，25，30，35，40，50，60，80，100，125，140，160）
單活塞桿油缸（常用），還是雙活塞桿油缸
5、工作壓力范圍 （額定壓力級別：3.5MPa，7MPa，16MPa(14MPa)，21MPa，31.5MPa） ，允許在小于等于額定壓力下工作。
6、油缸安裝型式及其安裝的尺寸
A、油缸缸體固定型式：FA前法蘭型，F(xiàn)B后法蘭型， LA左右腳座型，LB前后腳座型，
TA前耳軸型，TC中間耳軸型，CA后單耳型， CB后雙耳型
B、活塞桿聯接型式：外螺紋型(常用)，內螺紋型，卡鍵型，Y型接頭，I型接頭，PHS魚眼接頭(關節軸承)
7、油缸安裝距的尺寸 （安裝距是指：在活塞桿縮回后的狀態下，缸體的固定位置至活塞桿的固定位置的尺寸）
二、特別要求時，需確定的參數
1、需確定油缸運動的最快速度與最慢速度。對油缸的低速（小于8mm/s）或高速（大于300mm/s）性能是否有要求，是否需要緩沖裝置，是否需要排氣口，進出油口方向是否有要求。
2、油缸工作溫度范圍，環境溫度范圍如何？是否對密封件有要求，是否對油的的材料有要求(普通碳鋼、不銹鋼、鋁等)。
3、油缸的工作介質，一般為ISO VG32，46，68號石油基抗磨液壓油，是否為其他工作介質。
4、多個油缸同時工作時的行程要求，同步要求，安裝距的要求等。
5、外形尺寸是否有要求，對油缸的內泄漏量是否有要求。
6、對油缸的位置檢測是否有要求。如果對油缸位置有幾處粗略位置檢測發訊要求，則可用外掛磁性感應開頭類型的油缸。如果對油缸各點位置有較高精度檢測發訊要求，則應選用帶位移傳感器的伺服油缸，其位置精度由傳感器決定。
