■ 概述

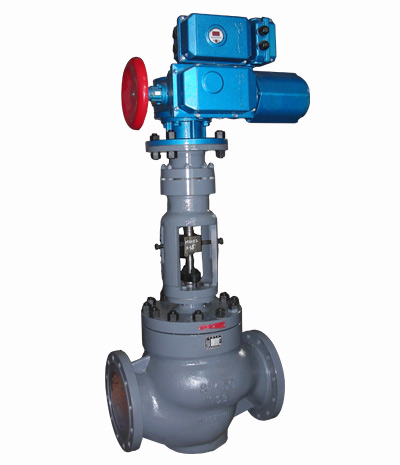

DHCP電動平衡籠式單座調節閥，控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈Ｓ流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小、流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥動態穩定性好，噪音低，空化腐蝕小。
調節閥的泄漏量低，符合ANSI Bl6.104標準Ⅳ級。
產品符合GB/T4213-92、JB/T7387-94 。
■ 閥體
型 式：直通單座鑄造球型閥
公稱通徑：32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭密封面型式 FF、RF、RJ、LG、MFM
法蘭標準：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
焊接連接：嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材 料：見表2
上 閥 蓋：常溫型(P)-5~+230℃；伸長I型(EI)+230~+566℃；伸長I型(EI)-196~-45℃（注：工作溫度不準超過各種材料的允許范圍）
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
■ 閥內組件
閥芯型式：帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性：高容量流量特性，參考圖1
金屬密封--等百分比特性(%V)和線性特性(LV)
高精度流量特性，參考圖2
金屬密封--等百分比特性(%VF)和線性特性(LVF)
材 料：見表1
■ 執行機構
型 式：DKZ系列電動執行機構；381L系列電子式電動執行機構；PSL系列電子式電動執行機構
■ 閥作用型式
電關式或電開式
