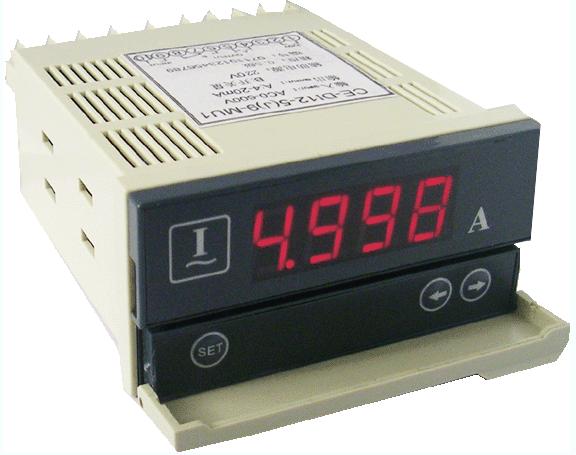

圣斯爾CE-D系列數顯式智能變送器CE-DJ12-339MU1
電量數顯式智能變送器
CE-D系列數顯式智能變送器具有電量測量、LED實時顯示、標準模擬量輸出、開關量輸出等功能�？蛻艨筛鶕陨淼膶嶋H需求自由設定開關量控制值、回差值及延時時間等參數。具有性價比高、穩定性好等特點，是一種經濟、實用的電量顯示、控制儀表。
型號說明
注：客戶可根據需求選擇輸入、輸出的各類組合形式，其中“輸出量代碼”表述的是組合輸出時模擬輸出量值的代碼。
示例：CE-DV12-359MU1-0.5/AC600V代表的含義為：數顯式(D)、交流電壓(V)輸入、單路(1)三隔離(2)產品，輸出組合為數顯+模擬量+開關量(3)，模擬輸出量為4-20mA（5），輔助電源為220V（9）,精度0.5級，輸入信號的額定值為600V。
示例：CE-DI12-29MU1-0.5/AC5A代表的含義為：數顯式(D)、交流電流(I)輸入、單路(1)三隔離(2)產品，輸出為數顯加開關量(2)，輔助電源為220V（9）,精度0.5級，輸入信號的額定值為5A。
常規說明
安裝結構：面盤安裝，背后接線
外形尺寸：96mm×48mm×112mm 安裝開孔：91mm×45mm
外殼材料：阻燃塑料
性能指標
可設定功能:開關量控制值、回差值、延時時間等參數
精度等級: 0.5級
相應時間:小于320mS
顯示位數: 四位
最大顯示:9999
最大分辨率:電壓：0.1V(量程≥100V時);電流:0.001A（量程≥1A時）
標稱輸入:電壓AC 0～600V范圍內任選? 電流AC 0～5A范圍內任選
變送輸出:標準電壓量（0-5V）輸出:負載＞2KΩ
標準電流量（4-20mA）輸出:負載＜300Ω
標準頻率量輸出:0-5KHz
開關量輸出:一組接點輸出,接點容量5A 250V
輔助電源:AC220、DC12V、DC15V、DC24V可任選
功耗:≤3.5VA
頻率范圍:40Hz～200Hz
隔離耐壓:DC2KV/min.1mA
絕緣電阻:≥100MΩ
工作條件:環境溫度：－5～50℃，相對濕度≤90%,無腐蝕氣體場所
標簽、接線圖示例
外形尺寸：96×48×112（mm） 安裝開孔：91×45（mm）
