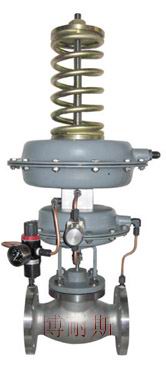

一、自力式壓力、壓差調節閥產品概述：
自力式壓力、壓差調節閥是一種無需外來能源而只依靠被調介質自身壓力的變化進行自動調節壓力的節能產品，具有測量、執行、控制的綜合功能。自力式壓力、壓差調節閥廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統?？捎糜诜歉g性（最高溫度
類別 |
||||||||
差壓上升閥關閉 |
差壓上升閥開啟 |
|||||||
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
|
型號 |
V230 D01 |
V230D01 |
V230D02 |
V231D02 |
V230D03 |
V231D03 |
V230D04 |
V231D04 |
規格 |
DN15-250 |
|||||||
二、自力式壓力、壓差調節閥外形尺寸：
V230/V231控制閥尺寸及重量 |
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
L（mm） |
190 |
190 |
184 |
220 |
222 |
254 |
276 |
298 |
350 |
451 |
451 |
600 |
670 |
B（mm） |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
大約重量 |
6.2 |
6.7 |
9.7 |
14 |
17 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
|
|
|
|
三、自力式壓力、壓差調節閥主要性能參數：
1、主要技術參數
公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
額定流量系數 Kv |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
公稱壓力 MPa |
1.6 ； 4.0 |
|||||||||||||
Z 值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
最高工作溫度℃ |
V230 V231 |
液體≤ 140 ；氣體≤ 80 |
||||||||||||
硬密封 V230 |
配隔離罐≤ 200 |
配隔離罐和加長件≤ 300* |
||||||||||||
配隔離罐和散熱片≤ 200 |
||||||||||||||
壓力平衡元件 |
波紋管 |
滾動膜片 |
||||||||||||
法 蘭 標 準 |
DIA （亦可按用戶要求提供法蘭標準） |
|||||||||||||
閥 體 材 質 |
PN16 ：鑄鐵（工作溫度≤ PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ |
|||||||||||||
閥 芯 材 質 |
不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈 |
|||||||||||||
最高工作壓力 MPa |
公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系） |
|||||||||||||
注： |
2、執行器主要技術參數
有效面積（cm2） |
32※ |
80※ |
250※ |
630※ |
32※ |
80※ |
250※ |
630※ |
壓力設定范圍（Mpa） |
DA3 |
DA4 |
||||||
0.8~1.6 |
0.1~0.6 |
0.015~0.15 |
0.005~ 0.035 |
1.0~1.6 |
0.1~1.6 |
0.015~0.12 |
0.005~ 0.035 |
|
0.3~1.2 |
0.05~0.3 |
0.01~0.07 |
0.05~0.25 |
0.05~.025 |
0.01~0.06 |
|||
保證壓力閥正常工作最小壓力壓差△Pmin（Mpa） |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
允許上、下膜室之間最大壓差（Mpa） |
2.0 |
1.25 |
0.4 |
0.15 |
2.0 |
1.25 |
0.4 |
0.15 |
材質 |
膜蓋：鋼板鍍鋅 |
|||||||
膜片：EPDM或FKM夾纖維※※ |
||||||||
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
|||||||
設定值偏差 |
±80% |
|||||||
注： |
3、性能指標
控制精度 |
±8% |
|||
允許泄漏量(在規定試驗條件下)i/h |
硬密封 |
4X10-4X閥額定容量 |
||
軟密封 |
DN15~50 |
DN65~125 |
DN150~250 |
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
4、允許壓差
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
PN16最大壓差ΔP MPa |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
PN40最大壓差ΔP MPa |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
