試樣的制備
• 按 GB474 的規(guī)定，制備粒度 3 ～ 6mm 空氣干燥試樣 4kg 左右。
• 揮發(fā)分焦渣特征小于或等于 3 的煤樣以及焦炭不需要經(jīng)過破粘處理。
• 揮發(fā)分焦渣特征大于 3 的煤樣，按下列方法進行破粘處理。
• 將馬弗爐預(yù)先升溫到 300℃ 。
• 量取煤樣 800cm 3 （同一強度重復(fù)測定用樣量），放入鐵盤內(nèi)，扒平，使其厚度不超過 150mm 。
• 打開爐門，迅速將鐵盤放入爐內(nèi)，立即關(guān)閉爐門。
• 待爐溫回升到 300℃ 以后，恒溫 30min 。然后將溫度調(diào)到 350℃ ，并在此溫度下加熱到揮發(fā)物逸完為止。
• 打開爐門，取出鐵盤，趁熱用鐵絲鉤攪松煤樣，并倒在振篩機上過篩。遇有大于 6mm 的焦塊時，輕輕壓碎，使其全部通過 6mm 篩子。取 3 ～ 6mm 粒度煤樣備用。
• 測定步驟
• 每個試樣均在 0.1 、 0.2 和 0.3m /s 三種鼓風(fēng)強度下分別進行重復(fù)測定（對應(yīng)于 0.1 、 0.2 、 0 .3m /s 流速的空氣流量分別為 2 、 4 、 6m 3 /h ）。
• 進行測定時，第一次取 400cm 3 試樣，并稱量（稱準(zhǔn)到 0.01g ）。其后測定用的試樣質(zhì)量與第一次相同。
• 稱取約 15g 木炭，放在帶孔鐵鏟內(nèi)，在電爐上加熱至灼紅。

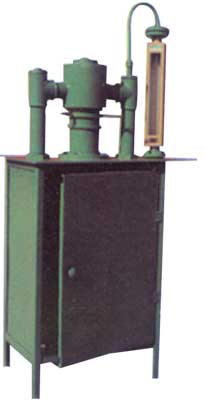

• 將稱量后的試樣倒入氣化套內(nèi)，扒平，放好墊圈裝在空氣室和煙氣室之間，用鎖緊螺筒固緊。
• 開動鼓風(fēng)機、調(diào)節(jié)空氣針形閥，使空氣流量不超過 2cm 3 /h 。再將鐵漏斗放在儀器頂蓋位置處，把灼紅的木炭倒在試樣表面上，扒平。取下鐵漏斗，擰緊頂蓋，再仔細調(diào)節(jié)空氣流量，使其達到規(guī)定值。
在鼓風(fēng)強度為 0.2 和 0.3m/s 進行測定時，應(yīng)先使風(fēng)量在 2cm 3 /h 下保持 3min ，然后再調(diào)節(jié)到規(guī)定值。
• 在測定過程中，隨時觀察空氣流量是否偏離規(guī)定值，并及時調(diào)節(jié)，記錄料層最大阻力。
• 從觀察孔觀察到試樣燃盡后，關(guān)閉鼓風(fēng)機，記錄反應(yīng)時間。
• 冷卻后取出全部灰渣，稱其質(zhì)量。
• 將 6mm 篩子和篩底疊放在振篩機上，然后把稱量后的灰渣移到 6mm 篩子內(nèi)，蓋好篩蓋。
• 開動振篩機，振動 30s ，然后稱出粒度大于 6mm 渣塊的質(zhì)量。
• 結(jié)果計算
結(jié)渣率按下式計算：
式中： Clin- 結(jié)渣率， % ；
G 1 - 粒度大于 6mm 渣塊的質(zhì)量， g ；
G- 總灰渣質(zhì)量， g 。
• 重復(fù)性
每一試樣按 0.1 、 0.2 、 0 .3m /s 3 種鼓風(fēng)強度作重復(fù)性測定， 2 次重復(fù)測定結(jié)果的差值不得超過 5.0% （絕對值）。
