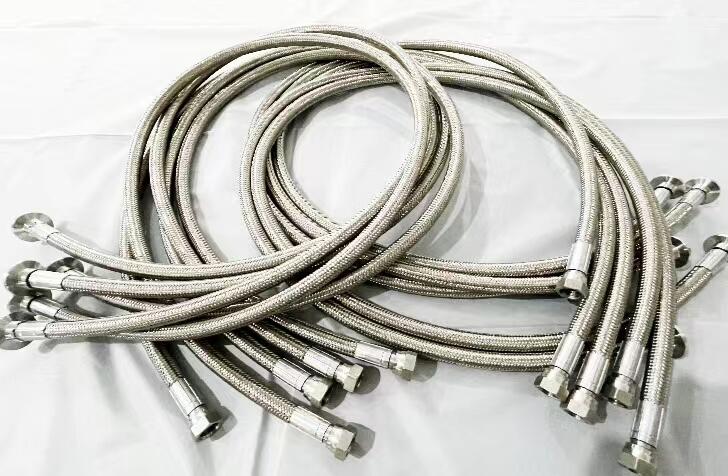

應 用：SKCL630是新型PTFE &AISI 304編織管，平滑低回旋波紋 避免輸送介質殘留。良好的柔韌性能可適用空間狹小的工況。其適用于食品，生物技術，制藥，化妝品，模具，注塑，橡膠硫化，工業制造等
特 性：適應高溫低溫不會脆列，柔軟，易清潔。
內 管：平滑波紋的PTFE（可訂做防靜電內襯）
外 管：SS304不銹鋼絲編織
溫 度：-70℃～260℃
|
規格 (size) |
內徑I.D(mm) |
鋼絲外徑 |
最小壁厚 （mm） |
彎曲半徑 （mm） |
工作壓力 (bar) |
爆破壓力 （bar） |
重量 （kg/m） |
||
|
最小 |
大 |
最小 |
大 |
||||||
|
1/4" |
6.10 |
6.70 |
9.30 |
9.90 |
0.75 |
18 |
172 |
517 |
0.140 |
|
5/16" |
7.90 |
8.50 |
12.30 |
12.90 |
0.60 |
20 |
138 |
414 |
0.160 |
|
3/8" |
9.50 |
10.20 |
12.80 |
14.50 |
0.65 |
20 |
138 |
414 |
0.152 |
|
1/2" |
12.45 |
13.08 |
17.80 |
19.20 |
0.80 |
25 |
103 |
310 |
0.253 |
|
5/8" |
15.70 |
16.38 |
21.80 |
24.00 |
0.80 |
51 |
83 |
248 |
0.304 |
|
3/4" |
19.00 |
19.65 |
24.00 |
27.00 |
1.00 |
64 |
69 |
207 |
0.374 |
|
7/8" |
21.84 |
22.86 |
27.94 |
29.46 |
1.00 |
76 |
57 |
172 |
0.460 |
|
1″ |
25.50 |
26.16 |
32.20 |
36.10 |
1.00 |
89 |
46 |
138 |
0.543 |
|
1-1/4″ |
31.95 |
32.46 |
40.20 |
41.30 |
1.00 |
125 |
34 |
103 |
0.635 |
|
1-1/2″ |
38.00 |
38.90 |
47.80 |
49.00 |
1.00 |
152 |
30 |
90 |
0.840 |
|
2″ |
50.90 |
51.90 |
60.50 |
62.30 |
1.10 |
200 |
23 |
69 |
1.000 |
|
3″ |
71.20 |
78.80 |
89.50 |
98.70 |
1.20 |
310 |
20 |
80 |
1.500 |
|
4″ |
98.00 |
105.00 |
120.70 |
131.25 |
1.30 |
380 |
15 |
60 |
2.000 |
