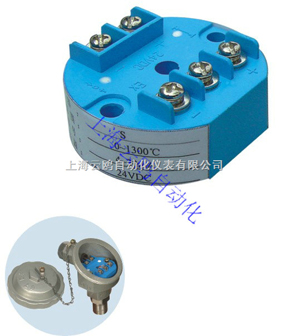

一體化熱電阻一般由測溫探頭(熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭
直接安裝在接線盒內，從而形成一體化熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫一體化熱電阻信號轉換放大后，再由線性電路對溫度的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
一體化熱電阻具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化熱電阻的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表帶溫度變送器熱電阻又稱一體化熱電阻，一體化熱電阻是指在熱電阻的防水或隔爆接線盒內裝入放大變送模塊(即溫度變送器)，與傳感器連接形成一體化，輸出標準4-20mA 電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-500度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電阻產生的電阻經冷端補償放大后，再帽由線性電路消除電阻與溫度的非線性誤差，后放大轉換為4～20mA電流輸出信號。為防止熱電阻測量中由于斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電阻斷絲或接解不良時，變送器會輸出大值(28mA)以使儀表切斷電源?！囟茸兯推髂K為24V供電、二線制或三線制的一體化熱電阻。產品采用進口集成電路，將熱電阻的信號放大，并轉換成4-20mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響.
類 別 ：SBW 模塊式溫變 SBW 一體化熱電阻
準 確 度：0.2%F.S 0.5%F.S
輸 入 熱電阻：Cu50,Cu100,pt100,tp1000
輸 出 ：二線制 4-20mA DC 或者三線制 4-20mA DC，負載電阻250 1/2、傳輸導線 電阻100 1/2
使用溫度： -25-85 ℃ (一體化 LCD 表頭時 0-60 ℃ )
溫度影響： ≤0.05%/ ℃
濕 度 ：5-95%RH
現場顯示： 無 3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度： 無 數字式： 0.5 級 指針式： 2.0 級
負載能力 ：< 600 Ω (額定負載 250 Ω )
外形尺寸： 44×18 70 ×100(中繼器)
允差等級：0.1,0.2,0.5
供電電源：24V.DC±10%
防護等級：IP65
防爆等級： dIIBT4 、 dIIBT5 。CT4 、 CT6
超小型(模塊φ44×18 )一體化，通用性強
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶。
機械保護 IP68。
采用熱電阻溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離(隔離)式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。
| 一體化熱電阻測量范圍及溫差 | ||||
| 型號 | 分度號 | 測量范圍℃ | 精度等級 | 允差值 |
| SBWZP | Pt100 | -200℃—+500℃ | A級 | ±(0.15+0.002|t|) |
| B級 | ±(0.30+0.005|t|) | |||
| SBWZC | Cu50 Cu100 |
-50℃—+100℃ | - | ±(0.30+0.005|t|) |
1, 一體化熱電阻產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。防爆一體化熱電阻利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
2, 二線制輸出4~20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；測量范圍大；冷端溫度自動補償，非線性校正電路
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電阻,熱響應穩定時間τ0.5的五分之一時，則用熱電阻熱響應時間作為儀表的熱響應時間；
當溫度變送器的階躍響應穩定時間不超過熱電阻熱響應穩定時間τ0.5二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
儀表的基本誤差應不超過熱電阻和溫度變送器基本誤差的合成誤差。
IEC584 IEC751 JB/T7391-1994
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
