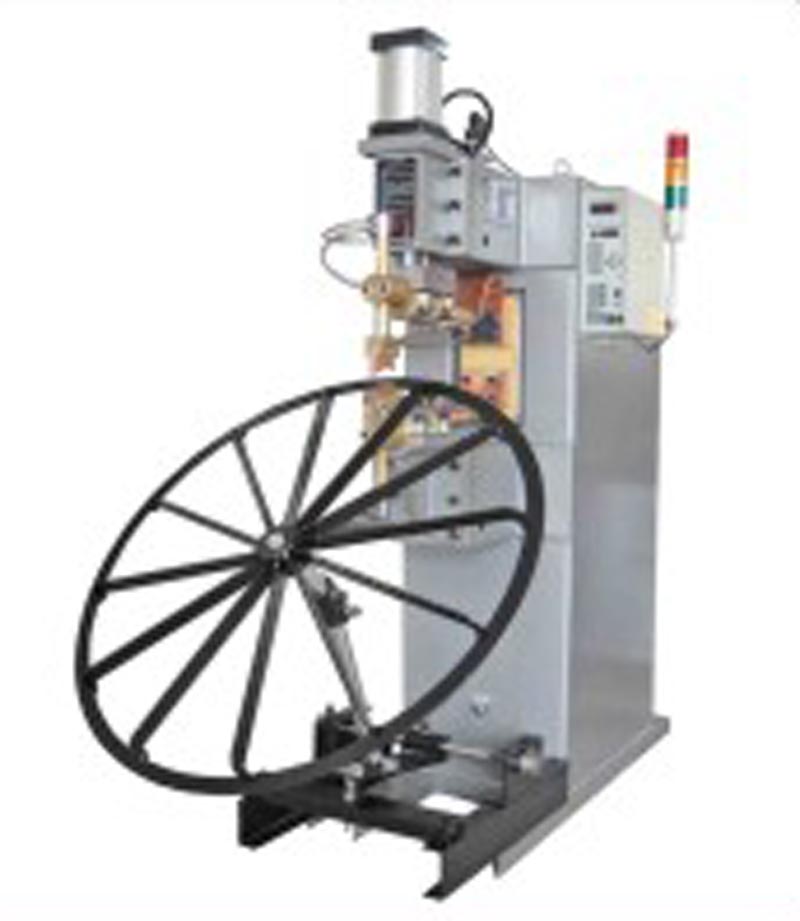

DNP排焊機
⊙性能特點
≯排焊是用塊型電極對焊件加壓的同時通電、利用電極間的接觸電阻產生的焦耳熱（瞬間）熔化金屬而達到焊接的目的。無需添加任何焊料，效率高、成本低。易于自動化等特點。
≯焊機采用高性能氣動元件，主導軸及導向軸均采用鍍鉻光圓，傳遞壓力靈活可靠，無虛位產生。
> 焊接變壓器采用T1紫銅、進口高導磁矽鋼片、環氧樹脂真空澆注、次級內部通水強制冷卻，并經優化設計、精心制造，空載損耗特低，功率輸出強勁、穩定、絕緣等級高，使用壽命長，對變壓器升溫雙路監控，有效防止超負荷使用導致高溫損壞的不良后果。
> 設備采用微電腦控制器控制，編程清晰、顯示直觀，可選多規范焊接、可配雙腳踏、雙脈沖、雙電流控制功能、以及可控硅升溫監控及多項保護功能。
≯初級回路采用雙向水冷可控硅控制保證電流輸出平衡、可靠。
≯銅夾頭采用平臺形，安裝排焊刀排實現排焊，是高效率焊接各種絲網的首選設備，也可作為多點或凸焊使用，焊機適應焊接范圍廣，充分實現一機多用。
⊙技術參數
項目 型號 |
DNP-63 |
DNP-80 |
DNP-100 |
DNP-150 |
DNP-200 |
DNP-300 |
DNP-400 |
額定容量 KVA |
63 |
80 |
100 |
150 |
200 |
300 |
400 |
輸入電壓 V |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
380*2 |
頻率 Hz |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
輸入電流 A |
166 |
210 |
263 |
486 |
526 |
789 |
1052 |
負載持續率 % |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
焊臺 mm |
180*180 |
180*180 |
180*180 |
180*180 |
180*180 |
300*200 |
200*200 |
電極臂伸出長度mm 到工作臺中心 |
270 |
270 |
270 |
270 |
270 |
300 |
300 |
上下工作臺間距 mm |
265 |
265 |
265 |
300 |
300 |
300 |
300 |
上電極行程 mm |
80 |
80 |
80 |
100 |
100 |
100 |
100 |
焊排電極長度 mm |
180 |
200 |
220 |
250 |
280 |
300 |
320 |
上電極動作次數 行程為20cm時次/mm |
〉60 |
〉50 |
〉50 |
〉40 |
〉40 |
〉40 |
〉40 |
電極最大壓力 KN |
5.2 |
6.3 |
6.3 |
11 |
12 |
14 |
14 |
氣源工作壓力 Mpa |
0.5 |
0.55 |
0.55 |
0.55 |
0.6 |
0.7 |
0.8 |
冷卻水流量 L/h |
650 |
720 |
730 |
780 |
800 |
850 |
900 |
空載電壓 V |
1.12-6.23 |
1.12-7.06 |
1.46-7.46 |
1.75-7.96 |
1.83-9 |
2.1-10.8 |
2.3-12.2 |
可根據產品結構設計制造
