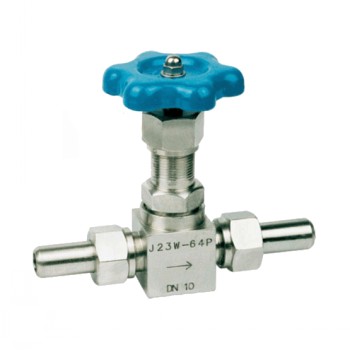

1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
◆J23W/H J23W J23H主要零件材料/Materials of main parts
序號 NO. |
零件名稱 Part name |
材質 Material |
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
2 |
平墊圈Plain washer |
PTFE RTFE |
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
5 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
6 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
7 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Mab and Graphite) |
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
9 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
10 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
11 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
12 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
13 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. |
公稱通徑 DN Nominal bore |
M |
ø |
L1 |
L |
H |
D0 |
DN6 |
M20*1.5 |
ø14 |
66 |
140 |
96 |
63 |
|
DN10 |
M24*1.5 |
ø18 |
78 |
160 |
115 |
78 |
|
DN15 |
M30*2 |
ø22 |
94 |
180 |
122 |
100 |
|
DN20 |
M36*2 |
ø28 |
108 |
220 |
156 |
110 |
|
DN25 |
M39*2 |
ø33 |
110 |
230 |
170 |
140 |
