本實用新型涉及一種適用于25℃～-196℃超低溫流體輸送管線的超低溫保冷管托。它屬于輸送低溫流體管道的保冷裝置。
本實用新型的目的可以通過以下措施來達到一種超低溫保冷管托，它由鋼卡箍內加隔冷層組成，其特征在于a．軟泡隔熱墊1、主隔冷層2位于鋼卡箍3內，底座5其上端與下卡箍焊接，下端與上底板7焊接，上底板7、底板隔冷墊8及下底板9通過緊固件6連接固定；b．軟泡隔熱墊1、主隔冷層2位于鋼卡箍3內，底座5其上端與下卡箍焊接，下端與底板7′直接焊接。
本實用新型的優點本實用新型保冷效果顯著，管托部位冷橋經過軟泡隔冷墊、主隔冷層以及底板隔冷墊多次隔斷，從而達到保冷的目的。該管托保冷效果已經多項工程實用驗證深受用戶歡迎，同時，該管托可工廠化生產現場安裝方便，便于折卸，檢修方便。
權利要求1.一種超低溫保冷管托，它由鋼卡箍內加保冷層組成，其特征在于a．軟泡隔熱墊(1)、主隔冷層(2)位于鋼卡箍(3)內，底座(5)其上端與下卡箍焊接，下端與上底板(7)焊接，上底板(7)、底板隔冷墊(8)及下底板(9)通過緊固件(6)連接固定；b．軟泡隔熱墊(1)、主隔冷層(2)位于鋼卡箍(3)內，底座(5)其上端與下卡箍焊接，下端與底板(7′)直接焊接。
2.根據權利要求1所述的超低溫保冷管托，其特征在于軟泡隔冷墊(1)由耐低溫架橋發泡聚乙烯板構成。

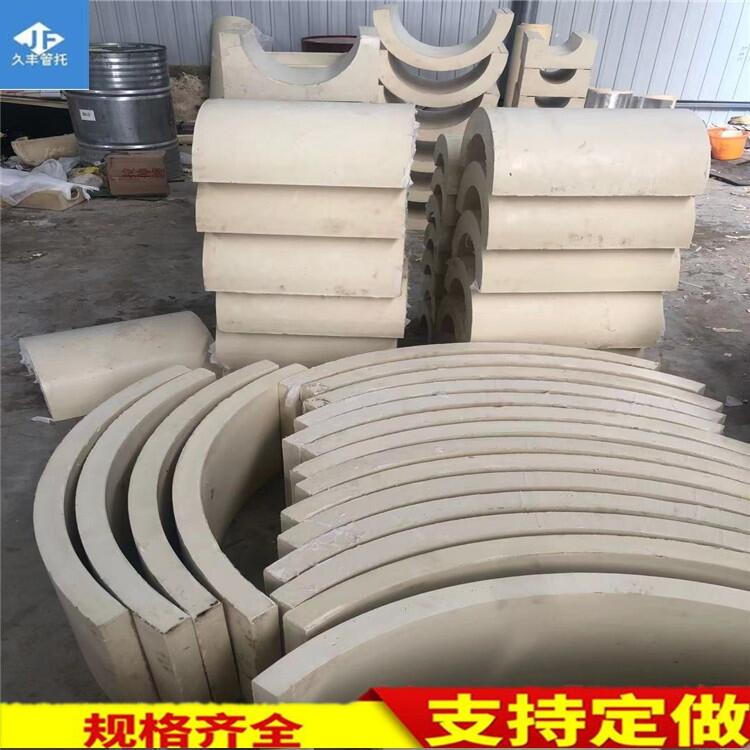

3.根據權利要求1所述的超低溫保冷管托，其特征是主隔冷層(2)采用天然纖維材料或高密度聚氨酯整體發泡制成瓦狀。
4.根據權利要求1所述的超低溫保冷管托，其特征是鋼卡箍(3)、底座(5)及上底板(7)、下底板(9)或底板(7′)由金屬加工構成。
5.根據權利要求1所述的超低溫保冷管托，其特征是底板隔冷墊(8)采用硬質天然纖維材料或高密度聚氨酯整體發泡材料。
專利摘要本實用新型提供一種防潮能力強,整體保冷效果好,具有止推導向或滑動功能,現場安裝方便,適用于各種口徑25℃—196℃超低溫冷流體輸送管線的超低溫保冷管托,它由鋼卡箍內加隔冷層組成,其特征在于軟泡隔熱墊1、主隔冷層2位于鋼卡箍3內,底座5其上端與下卡箍焊接,下端與上底板7焊接,上底板7、底板隔冷墊8(根據溫度選用)及下底板9通過緊固件6連接固定。
