測量范圍：水 (20℃) 0.4ml/min～1.6L/min
氣 (101325Pa，20℃) 6ml/min～45L/min
量程比：10∶1
準確度等級：2.5級，4級，6級
公稱壓力：0.2MPa
工作溫度：≤120℃
連接方式：軟管、金屬管、法蘭(GB/T9119-2000)

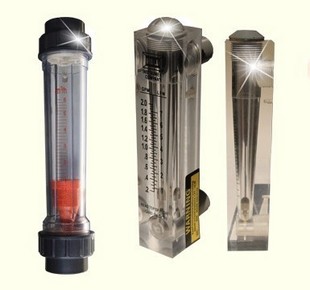

玻璃轉子流量計（以下簡稱流量計）主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中用來測量單向非脈動的流量。
耐腐蝕型流量計主要用于有腐蝕性液體、氣體介質等的計量，生產工藝過程中用來檢測強酸（氫氟酸除外）、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動的流量.
>>結構原理
流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形玻璃管及其在內可以上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
產品型號 |
通徑mm |
||
|
|
液體 |
氣體 |
LZB—2 |
2 |
0.4～4ml/min |
6～60ml/min |
|
|
0.6～6ml/min |
10～100ml/min |
|
|
1.0～10ml/min |
16～160ml/min |
|
|
1.6～16ml/min |
25～250ml/min |
LZB—3 |
3 |
2.5～25ml/min |
40～400ml/min |
|
|
4～40ml/min |
60～600ml/min |
|
|
6～60ml/min |
100～1000ml/min |
|
|
10～100ml/min |
160～1600ml/min |
LZB—4 |
4 |
1～10L/h |
16～160L/h |
|
|
1.6～16L/h |
25～250L/h |
|
|
2.5～25L/h |
40～400L/h |
LZB—6 |
6 |
2.5～25L/h |
40～400L/h |
|
|
4～40L/h |
60～600L/h |
|
|
6～60L/h |
100～1000L/h |
LZB—10 |
10 |
6～60L/h |
100～1000L/h |
|
|
10～100L/h |
160～1600L/h |
|
|
16～160L/h |
250～2500L/h |
LZB—15 |
15 |
16～160L/h |
0.25～2.5m3/h |
|
|
25～250L/h |
0.4～4.0m3/h |
|
|
40～400L/h |
0.6～6.0m3/h |
LZB—25 |
25 |
40～400L/h |
1～10m3/h |
|
|
60～600L/h |
1.6～16m3/h |
|
|
100～1000L/h |
2.5～25m3/h |
LZB—40 |
40 |
160～1600L/h |
4～40m3/h |
|
|
250～2500L/h |
6～60m3/h |
LZB—50 |
50 |
400～4000L/h |
10～100m3/h |
|
|
600～6000L/h |
16～160m3/h |
LZB—80 |
80 |
1000～10000L/h |
50～250m3/h |
|
|
1600～16000L/h |
80～400m3/h |
LZB—100 |
100 |
5000～25000L/h |
120～600m3/h |
|
|
8000～40000L/h |
200～1000m3/h |
