量程 |
Ｌ |
Ｈ |
Ｂ |
Ｄ |
10、20kg-30kg |
51 |
64 |
12.7 |
M8*1 |
50kg-750kg |
50.8 |
76.2 |
19.05 |
M12*1.75 |
1t |
50.8 |
76.2 |
25.4 |
M12*1.75 |
1.5t |
50.8 |
76.2 |
25.4 |
M16*1.5 |
2t-3t |
76.2 |
108 |
31.8 |
M20*1.5 |
5t |
76.2 |
108 |
31.8 |
M24*2 |
7.5t |
100 |
139.7 |
31.8 |
M24*2 |
10t |
177.8 |
125.5 |
49.3 |
M30*2 |
|
量程 |
Ｌ |
Ｈ |
Ｂ |
Ｄ |
10、20kg-30kg |
51 |
64 |
12.7 |
M8*1 |
50kg-750kg |
50.8 |
76.2 |
19.05 |
M12*1.75 |
1t |
50.8 |
76.2 |
25.4 |
M12*1.75 |
1.5t |
50.8 |
76.2 |
25.4 |
M16*1.5 |
2t-3t |
76.2 |
108 |
31.8 |
M20*1.5 |
5t |
76.2 |
108 |
31.8 |
M24*2 |
7.5t |
100 |
139.7 |
31.8 |
M24*2 |
10t |
177.8 |
125.5 |
49.3 |
M30*2 |

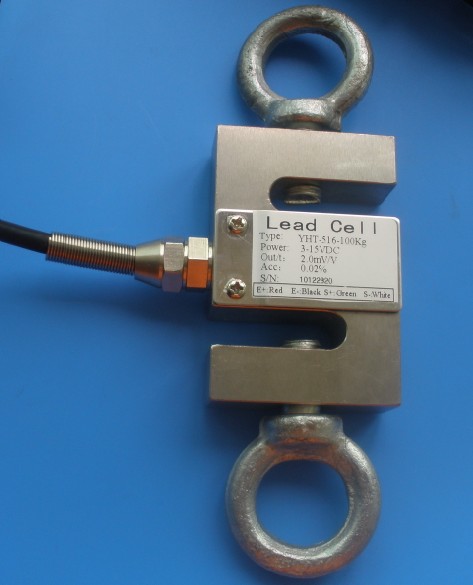

型號 model |
YHT-516、YHT-516H、YHT-516SH |
應用 Application |
吊鉤秤 Crance scale |
量程 Capacity(Kg、t) |
10、20、30、50、100、200、250、300、500kg 1、1.5、2.5、3.5、7.5、10t |
輸出靈敏度 Output sensitivity(mV/V) |
2.0±0.004 3.0±0.004 |
非線性 Nonlinearity(%FS) |
0.02 |
重復性 Repeatability(%FS) |
0.02 |
遲蒂 Hysteresis(%FS) |
0.02 |
蠕變 Creep(%FS/30min) |
0.02 |
溫度靈敏零點漂移 Temperature effect on sensitivity |
0.02 |
溫度零點漂移 Temperature effect on zero |
0.02 |
零點平衡 Zero balance |
±1.0 |
輸入阻抗 b resistance |
365±10 |
輸出阻抗 output resistance |
350±3 |
絕緣電阻 insulation resistance |
5000 |
推薦極力電壓 Recommended excitation voltage |
12 |
最大極力電壓 Maximum excitation voltage |
15 |
溫度補償范圍 Compensated temperature range |
-10～+55 |
工作補償范圍 Operating temperature range |
-20～+80 |
安全超載 Safe Overload |
150 |
極限范圍 Ultimate Overload |
200 |
保護等級 Protection class |
YHT-516H ip67 |
傳感器材料 Load cell material |
鋁合金 Aluminium |
合金鋼 Alloy steel |
|
接線電纜 Connecting |
20kg～2t 5.7*3.5cm |
5t 6.3*6cm |
|
2.5-10t 6.3*6m |
|
接線方式 Method of connecting wire |
紅輸入(+)黑輸入（-） 綠信號（+）白信號（-） |
可以配置0-5V; 0-10V; 4-20mA; 0-20mA;稱重變送器，其它信號客戶可以任意定.
|
