產品簡介

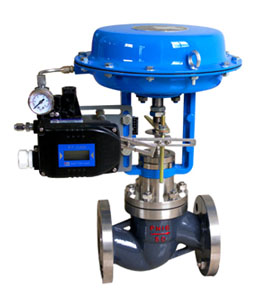

ZJHP(M)氣動單座（套筒）調節閥
ZJHP(M)氣動單座（套筒）調節閥
產品價格：￥0
上架日期：2012-08-16 15:10:48
產地：上海滬工
發貨地：武漢
供應數量：不限
最少起訂：1臺
瀏覽量：294
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明
    產品詳細介紹：

    ZJHP（M）精小型氣動薄膜單座（套筒）調節閥

    		ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

    一、閥體
    閥體形式：直通單座（套筒）倒S型鑄造型閥
    公稱通徑：DN20~300mm
    公稱壓力：PN1.6 4.0 6.4MPa
    連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
    材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
    上 閥 蓋：常溫型-20~+200℃
    散熱型-40~+450℃
    填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管

    二、閥內組件
    閥芯型式：上導單座(套筒)柱塞型閥芯
    流量特性：直線特性、等百分比特性或快開特性
    材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

    三、流量特性圖
    尺寸圖
    尺寸圖

    四、執行機構
    形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
    膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100(40-200、80-240 、20-60
    壓縮彈簧：60Si2Mn 60-100) KPa
    推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
    膜 蓋：A3 氣源 接頭：內螺紋M10X1
    襯 套：2Cr13 環境 溫度：-30~+70℃
    閥作用型式：氣一開式，氣一關式

    五、主要技術參數
    公稱通徑
    閥座直徑
    額定流量系數Kv
    額定行程
    薄膜有效面積cm2
    固有可調比
    環境溫度℃
    基本誤差
    回差
    死區
    額定流量系數
    泄漏量
    直線
    等百分比
    G3/4
    3
    4
    5
    6
    7
    8
    0.08
    0.12
    0.20
    0.32
    0.50
    0.80
    10
    220
    50:1
    -40~+85

    不帶定位器±5%

    帶定位器±1%

    不帶定位器±3%

    帶定位器1%

    不帶定位器±3%

    帶定位器0.4%
    ±10%

    單座10-4閥額容量（套筒10-3閥額定容量）

    20
    10
    1.8
    1.6

    10
    350
    12
    2.8
    2.5
    15
    4.4
    4
    20
    6.9
    6.3

    25
    25
    11
    10

    16

    40
    32
    17.6
    16

    25
    40
    27.5
    25

    50
    50
    44
    40

    65
    65
    69
    63

    40

    560

    80
    80
    110
    100

    100
    100
    176
    160

    150
    125
    275
    250

    60

    900
    150
    440
    400
    200
    200
    690
    630
    250
    250
    1000
    900
    100
    1400
    300
    300
    1600
    1440

    六、ZJHP型氣動單座調節閥允許壓差
    開關方式 執行機構型號 彈簧范圍KPa 氣源壓力MPa 公稱通徑（閥座直徑）mm
    20
    25
    40
    50
    65
    80
    100
    150
    200
    10 12 15 20
    氣關
    ZHA-22
    20-100
    20-100
    40-200
    0.14
    0.25
    0.4
    6.4
    6.4
    6.4
    6.19
    6.4
    6.4
    3.96
    6.4
    6.4
    2.2
    6.4
    6.4
    1.4
    6.4
    6.4
    ZHA-23
    20-100
    20-100
    40-200
    0.56
    3.64
    5.04
    ZHA-34
    20-100
    20-100
    40-200
    0.35
    2.30
    3.18
    ZHA-45
    20-100
    20-100
    40-200
    0.34
    2.21
    3.06
    0.22
    1.43
    1.98
    0.14
    0.91
    1.26
    氣開
    ZHB-22
    20-100
    40-100
    80-240
    0.14
    0.25
    0.4
    4.64
    6.4
    6.4
    3.09
    6.4
    6.4
    1.98
    5.94
    6.4
    1.11
    3.3
    6.4
    0.7
    2.1
    4.9
    0.10
    0.66
    0.92
    0.06
    0.37
    0.52
    ZHB-23
    20-100
    40-100
    80-240
    0.28
    0.84
    1.95
    0.18
    0.53
    1.25
    ZHB-34
    20-100
    40-100
    80-240
    0.17
    0.51
    1.18
    0.11
    0.33
    0.78
    0.07
    0.21
    0.5
    ZHB-45
    20-100
    40-100
    80-240
    0.05
    0.15
    0.36
    0.03
    0.09
    0.21

    1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。
    2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。
    七、ZJHM型氣動套筒調節閥允許壓差表
    開關方式
    執行機構型號
    彈簧范圍KPa
    氣源壓力MPa
    公稱通徑
    25
    40
    50
    65
    80
    100
    150
    200
    氣關
    ZHA-22
    20-100
    20-100
    40-200
    0.14
    0.25
    0.4
    3.00
    6.4
    6.4


    ZHA-23

    20-100
    20-100
    40-200

    0.14
    0.25
    0.4
    2.25
    1.95
    6.4
    6.4
    6.4
    6.4

    ZHA-34

    20-100
    20-100
    40-200

    0.14
    0.25
    0.4
    2.36
    2.04
    1.67
    6.4
    6.4
    6.4
    6.4
    6.4
    6.4

    ZHA-45

    20-100
    20-100
    40-200

    0.14
    0.25
    0.4
    1.41
    1.14
    6.4
    6.4
    6.4
    6.4
    氣開

    ZHB-22

    20-100
    40-100
    80-240

    0.14
    0.25
    0.4
    1.50
    4.50
    6.4

    ZHB-23

    20-100
    40-100
    80-240

    0.14
    0.25
    0.4
    1.13
    0.98
    3.38
    2.93

    ZHB-34

    20-100
    40-100
    80-240

    0.14
    0.25
    0.4
    6.4
    6.4
    1.18
    1.02
    0.84
    3.54
    3.06
    2.51
    6.4
    6.4
    5.85
    ZHB-45
    20-100
    40-100
    80-240
    0.14
    0.25
    0.4
    0.71
    0.57
    2.12
    1.71
    4.94
    4.00
    說明： 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍，可向廠方提出，采取適 當?shù)慕鉀Q辦法。

    八、ZJHP/M型氣動調節閥外形圖
    尺寸圖
    尺寸圖

    九、ZJHP/M型氣動薄膜調節閥外型尺寸

    公稱通徑
    L(mm)
    H(mm)
    H1(mm)
    ФA(mm)
    ANSI125FF
    ANSI150RF
    JIS10KFF.RF
    PN0.6、1.6
    ANSI300
    JIS2030KRF
    PN4.0
    ANSI600
    JIS40K.RF
    PN6.4
    普通
    高溫
    PN6
    PN16
    PN40
    PN64
    G3/4″
    120
    120
    120
    253
    31
    31
    236
    20
    181
    194
    206
    398.5
    548.5
    45
    52.5
    65
    285
    25
    184
    197
    210
    410.5
    560.5
    50
    57.5
    70
    40
    222
    235
    251
    455
    620
    65
    75
    85
    50
    254
    267
    286
    457.5
    627.5
    70
    82.5
    90
    65
    276
    292
    311
    610
    790
    80
    92.5
    102.5

    360
    80
    298
    317
    337
    622
    8.7
    95
    100
    107.5
    100
    352
    368
    394
    640
    850
    105
    110
    117.5
    125
    150
    451
    473
    508
    870
    1130
    132.5
    142.5
    150
    172.5
    470
    200
    600
    610
    650
    890
    1150
    160
    170
    187.5
    207.5
    法蘭連接尺寸
    本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
    JISB2001－1984
    ANSIB16.5－1981
    法蘭連接：FF、PR、RJ和LG。

    十、型號編制說明
    Z
    J
    H
    P
    16
    C
    G
    K
    自控閥門
    執行機構：
    多彈簧氣動薄膜執行機構
    閥門結構類型：
    公稱壓力：
    閥體材質：
    溫度類型：
    作用型式：
    J：表示精小型
    P：表示單座
    16：表示1.6MPa
    C：表示碳鋼
    G：中溫型常溫省略
    K：表示氣開型
    N：表示雙座
    25：表示2.5MPa
    P：表示不銹鋼
    B：表示氣關型
    M：表示套筒閥
    40：表示4.0MPa
    F46：表示閥體襯氟
    64：表示6.4MPa

    十一、訂貨須知
    1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
    6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
