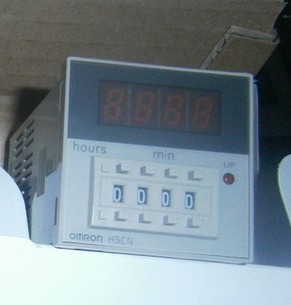

H5CN-XCN-Z石英定時器
多種多樣的
DIN48×48mm石英定時器
• 9.999s、99.99s、999.9s、99min59s、99h59min廣泛多樣的時間規格。
• 可以根據目的選擇經過時間或者剩余時間顯示型，
有接點或者無接點輸出型等。
• 電源AC100～240V自由化。DC規格12～48V自由化。
• 取得UL、CSA國際規格認證。
■性能
動作時間的偏差 |
±0.01%±0.05s（電源啟動時＊1）＊2 ±0.005%±0.03%（復位啟動時） （對于設定值的比例） |
|||
設定誤差 |
||||
電壓的影響 |
||||
溫度的影響 |
||||
絕緣電阻 |
100MΩ以上（DC500V兆歐表） （導電部端子和外露不帶電金屬之間、控制電源電路和控制輸出電路間） |
|||
耐電壓 |
AC2,000V 50/60Hz 1min （導電部端子和外露不帶電金屬之間、控制電源電路和控制輸出電路間） |
|||
脈沖電壓 |
6kV（操作電源端子間） 6kV（導電部端子和外露不帶電金屬之間） |
|||
耐干擾 |
干擾模擬裝置的方形波干擾 AC ： ±2kV（操作電源端子間） DC ： ±480V（操作電源端子間）、 ±500V（輸入端子間） |
|||
抗靜電 |
8kV（誤動作） |
|||
振動 |
耐久 |
10～55Hz 單振幅0.75mm 3方向 各2h |
||
誤動作 |
10～55Hz 單振幅0.5mm 3方向 各10min |
|||
沖擊 |
耐久 |
300m/s2 6方向 各3次 |
||
誤動作 |
100m/s2 6方向 各3次 |
|||
壽命 |
耐久 |
1,000萬次以上 |
||
誤動作 |
10萬次以上(AC250V 3A 電阻負載) |
|||
重量 |
約200g |
|||
取得標準 |
詳情請參見規格認證機型一覽表(后-42～后-66頁)。 |
|||
＊1. H5CN-X□NM因電源不能復位，因此不作為對象。
＊2. 綜合誤差含動作時間的偏差、設定誤差、電壓的影響、溫度的影響。
綜合誤差里還包含了上升沿時間、內部電路、輸出電路的動作時間。
