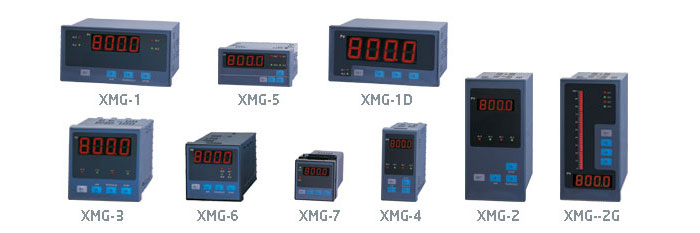

概述
萬能輸入，可與各類傳感器、變送器配合使用，實現溫度、濕度、壓力、液位、流量等物理量的測量、顯示、報警控制和變送輸出；通過串行通信口，可在上位計算機中實現全部儀表參數的讀寫；還可為兩線制變送器提供24VDC電源；可選配高亮度模擬光柱，配合4位高亮度LED數字顯示，準確又直觀；一臺儀表最多可配4個報警繼電器輸出，或選配3個報警、一路變送（或通信）輸出和一路配電輸出。
技術參數
輸入規格：
熱電偶：K、S、R、n、E、J、B、T、Wr5-26 、 WR3-25、EA1、EU2等；
熱電阻：Pt100、Cu50、Cu53、BA1、BA2等；
電 壓：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（輸入阻抗≥5MΩ），0~5V、1~5V（輸入阻抗≥500KΩ）等；
電 流：0~10mA（輸入阻抗≤500Ω），0~20mA、4~20mA（輸入阻抗≤250Ω）等；
電 阻：0～80Ω、0～400Ω，三線制接線方式，要求三線電阻相等，而且引線電阻小于18Ω；
其它特殊信號需定制。
測量范圍：-1999 ~+9999。
測量精度：0.2級(熱電阻、熱電偶輸入采用銅電阻補償或冰 點補償冷端)0.2%FS±2.0℃(熱電偶輸入且采用儀表內部元件測溫 補償冷端)
報警輸出：繼電器觸點開關輸出(常開＋常閉)，觸點容量 220VAC/2A或24VDC/2A。繼電器觸點接感 性負載時，負載兩端必須接 火花吸收電路，并且?guī)лd能力相應減小。
報警精度：±1℃或±1定義單位。
變送輸出：
標準電流變送輸出（X模塊）4~20mA,負載電阻≤500Ω，0~10mA負載電阻≤1000Ω，
獨立隔離電源電流變送輸出（DX模塊）負載電阻≤250Ω，
標準電壓變送輸出或獨立隔離電源電壓變送輸出1~5V，負載電阻≥200kΩ。
變送精度：0.3級(±0.3%FS)。
通訊接口：RS485串行通訊接口。
配電輸出：5VDC、12VDC、24VDC等可選（最大電流：30mA）
溫度補償：0~50℃數字式溫度自動補償
使用環境：環境溫度 0~50℃，相對濕度 ≤ 85%，避免強腐蝕氣體
電 源：開關電源:100~240VAC(50Hz/60Hz)；開關電源:24VDC/AC±10%，
功 耗： ≤ 4W
