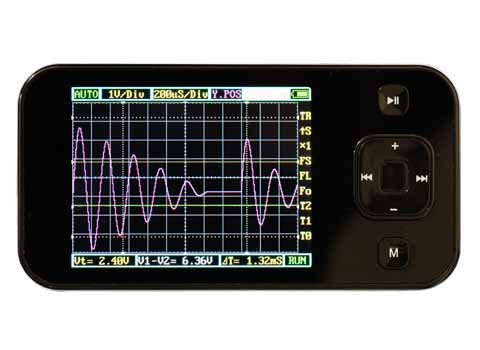

VC101袖珍式示波器VICTOR 101
概述
VICTOR101袖珍示波器是基于ARM Cortex-M3的兼容的32位平臺數字存儲示波器，配置320*240的彩色顯示屏，配有SD卡、USB接口和充電功能。體積小巧，操作簡單，使用方便。基本上可以滿足學校實驗、家電維修、一般的電子工程需求。
一般特性
- 超便攜，重量輕
- 2.8“彩色顯示320 * 240
- Micro SD卡波形存儲
- 帶寬200kHz
- 1Msps采樣率
- 可以調整的測量標志
- 多種觸發模式
- 內建測試信號
- USB充電電池
技術特征
顯示 |
2.8" 彩色TFT LCD |
顯示分辨率 |
320x240 |
顯示色彩 |
65K |
模擬帶寬 |
0-200kHz |
最大采樣率 |
1Msps 12位 |
采樣存儲深度 |
4096 點 |
橫向靈敏度 |
1uS/Div~10S/Div（ |
垂直靈敏度 |
10mV/Div~10V/Div（x1探頭） |
0.5V/Div~10V/Div（x10探頭） |
|
輸入阻抗 |
>500KΩ |
最大輸入電壓 |
80Vpp（x1探頭） |
耦合方式 |
直流 |
觸發模式 |
Auto, Norma Single, None.Scan |
自動測量 |
frequency, cycle, duty, Vpp,Vram, 垂直精確測量游標 水平精確測量游標 上升/下降沿觸發 觸發游標 觸發靈敏度游標 保持/運行 |
測試信號內置 |
10Hz~ 1MHz ( |
波形存儲 |
SD卡 |
PC連接接口 |
通過USB連接 |
充電方式 |
通過USB端口充電 |
尺寸 |
105毫米x 53毫米x8毫米 |
