| 序號Member | 基本型號 | 外型尺寸 | 安裝尺寸 | 結構尺寸 | 齒輪參數 | 外齒參數 | 內齒參數 | 齒輪圓周力 | 參考重量 | ||||||||||||||||
| Basic type | Configuration | Mounting size | Structural size | Gear Data | Gear Data | Int Gear | Tooth Iood | Rete rence weight | |||||||||||||||||

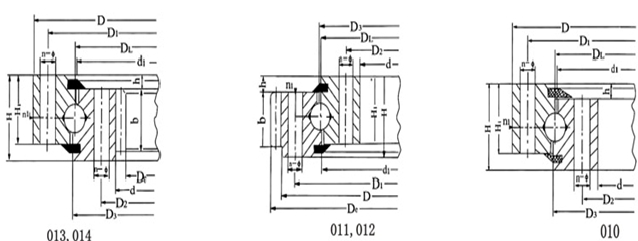

| 無齒式 | 外齒式 | 內齒式 | D | d | H | D1 | D2 | n | Ø | n1 | D3 | d1 | H1 | h | b | × | m | De | Z | De | Z | 正火 | 調質 | kg | |
| Toothless | Ext Toothing | Int Toothing | mm | mm | mm | mm | MM | mm | mm | mm | mm | mm | mm | mm | mm | mm | Z | Ｔ | |||||||
| DL mm | DL mm | DL mm | 104N | 104N | |||||||||||||||||||||
| 14 | 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 40 | 26 | 5 | 1402 | 198 | 100 | 10 | 90 | 0.5 | 12 | 1605.6 | 131 | 1192.8 | 100 | 13.5 | 18.8 | 501 |
| 012.45.1400 | 014.45.1400 | 14 | 1607.2 | 112 | 1195.6 | 86 | 15.8 | 21.9 |
