產品特點

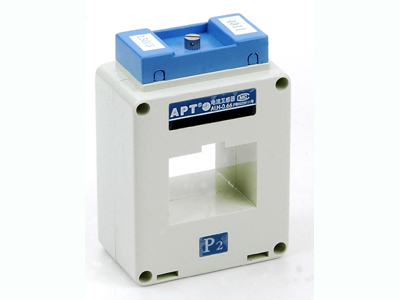

ALH-0.66I系列電流互感器以其磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，一般作控制、保護、測量用。

■外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1；
■內部鐵心選用優質取向硅鋼片；
■線徑嚴格按照經濟電流密度選定，確保溫升更少；
■先進可靠的檢測設備，保證符合質量標準；
■方圓孔型，適用于單根、多根電纜穿越或單根母排穿越；
■產品系列全、規格多，適用面廣；
■提供了加大容量型（30Ⅰ-Ⅰ）。

型號


規格尺寸
尺寸 規格型號 外形尺寸 穿孔尺寸 安裝尺寸 安裝方式
W H D E Φ M
30Ⅰ 59 78 30 30.5 23 31 A.B.C
30Ⅰ-Ⅰ 59 80 45 30.5 23 31 A.B.C
40Ⅰ 75 97 44 42 30.5 45 A.B.C
60Ⅰ 102 126 46 61.5 45 62 B.C
80Ⅰ 118 138 45 81.5 52 60 B.C.E
100Ⅰ 147 162 45 101.5 62 80 B.C.E


技術參數

一次電流 5～3000A
二次電流 5A、1A
額定電壓 AC 660V
額定功率 50～60Hz
環境溫度 -30℃～＋70℃
最高耐溫 120℃
海拔高度 ≤3000m
共頻耐壓 3000V 1min 50Hz(外殼與二次線圈間）
絕緣等級 E
技術參數
1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量

2、注明安裝方式。（如不注明本公司按自己規定提供）

3、特殊規格可定制。

規格型號 30Ⅰ 30Ⅰ-Ⅰ 40Ⅰ 60Ⅰ 80Ⅰ 100Ⅰ
可使用母排的規格及根數 30×10
1根 30×10
1根 40×10
1根 60×10 1根
或60×6 2根 80×10 1根
或60×10 2根 100×10 1根
或80×10 2根
準確度等級 0.5 1 0.5 1 0.5 1 0.2 0.5 0.2 0.5 0.2 0.5
額定電流比 穿芯匝數 額定容量(VA)
15/5 5 2.5 2.5
20/5 4 2.5 2.5
25/5 3 2.5 2.5
30/5 3 2.5 2.5
40/5 2 2.5 2.5
50/5 2 2.5 2.5
60/5 2 2.5 2.5
75/5 1 2.5 2.5
100/5 1 2.5 2.5 5 2.5
150/5 1 2.5 2.5 5 2.5 2.5
200/5 1 5 5 10 5 5
250/5 1 5 5 10 5 5
300/5 1 5 5 10 5 5 5
400/5 1 5 5 10 5 5 5
500/5 1 10 10 10
600/5 1 10 10 10 10
750/5 1 10 10 10 10
800/5 1 10 10 10 10
1000/5 1 15 15 15
1200/5 1 20 20 20
1500/5 1 20 20 20
2000/5 1 40 40 40
2500/5 1 40 40
3000/5 1 40

5/1 3 0.1
10/1 2 0.1
15/1 1 0.1
20/1 1 0.1
25/1 1 0.1
30/1 1 0.1 0.1 0.2 0.1
40/1 1 0.1 0.1 0.4 0.1
50/1 1 0.2 0.2 0.4 0.2
60/1 1 0.2 0.2 1 0.2
75/1 1 0.2 0.2 1 0.2 0.2
100/1 1 0.2 0.2 2.5 0.2 0.2
150/1 1 2.5 2.5 5 2.5 2.5 2.5
200/1 1 5 5 10 5 5 5 5
250/1 1 5 5 10 5 5 5 5
300/1 1 5 5 10 5 5 5 5
400/1 1 10 10 10 10
500/1 1 10 10 10 10
600/1 1 10 10 10 10
750/1 1 10 10 10 10
800/1 1 10 10 10 10
1000/1 1 10 10 10
1500/1 1 20 20 20
2000/1 1 20 20 20
2500/1 1 20
3000/1 1 20
