東碩機械SYWG60 2寸電動液壓彎管機
1.電動液壓彎管機技術參數- 彎管性能表
|
參數型號 |
舊型號 |
彎管范圍mm |
彎曲半徑mm |
彎管壁厚mm |
額定工作壓力MPa |
電壓 |
|
SYWG60 2寸 |
WYQ60 |
22-60 |
4x管徑 |
≤12 |
10MPa-40MPa |
220V，380V |
|
SYWG90 3寸 |
WYQ90 |
22-90 |
4x管徑 |
≤12 |
10MPa-50MPa |
220V，380V |
|
SYWG108 4寸 |
WYQ108 |
22-108 |
4x管徑 |
≤12 |
10MPa-50MPa |
220V，380V |
|
SYWG159 6寸 |
WYQ159 |
76-159 |
4x管徑 |
≤12 |
10MPa-60MPa |
220V，380V |
|
SYWG60B 2寸 |
WYQ60B |
22-60 |
6x管徑 |
≤12 |
10MPa-50MPa |
220V，380V |
|
SYWG90B 3寸 |
WYQ90B |
22-90 |
6x管徑 |
≤12 |
10MPa-50MPa |
220V，380V |
|
SYWG108B 4寸 |
WYQ108B |
22-108 |
6x管徑 |
≤12 |
10MPa-50MPa |
220V，380V |
|
SYWG159B 6寸 |
WYQ159B |
76-159 |
6x管徑 |
≤12 |
10MPa-60MPa |
220V，380V |
注：特殊規格及要求可致電我公司，按要求定做。
1200*900*1200 0.05t
東碩機械||2寸/3寸/4寸/6寸電動液壓彎管機
電動液壓彎管機，電動彎管機，手動彎管機,東碩牌彎管機
濟寧市東碩機械設備有限公司專業生產各種彎管機，價格合理，質量保證。
2. 電動液壓彎管機東碩牌電動液壓彎管機是一種用于管道安裝的輕便型現場施工液壓機具，具有小巧輕便、移動方便、可解體等特點。/適宜冷彎各類無縫鋼管，本機器除了具備彎管功能外，解體后還能將油缸作為液壓千斤頂使用，主用于電力施工，鍋爐、橋梁、船舶、家俱，公鐵路建設，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。相對于數控彎管設備而言具有價格便宜，使用方便的特點，在國內彎管機市場占據主導產品位置。3.電動液壓彎管機東碩牌電動液壓彎管機是一種新型的具有彎管功能及起頂功能的彎管工具。具有結構合理，使用安全，操作方便，價格合理，裝卸快速，一機多用等眾多優點，在國內液壓彎管機市揚占據很大份額。我公司電動彎管機采用鑄鋼模具，大流量電動泵站，相對于鑄鐵模具的彎管機具有不易損壞速度快的等優點。
4.電動液壓彎管機結構及工作原理

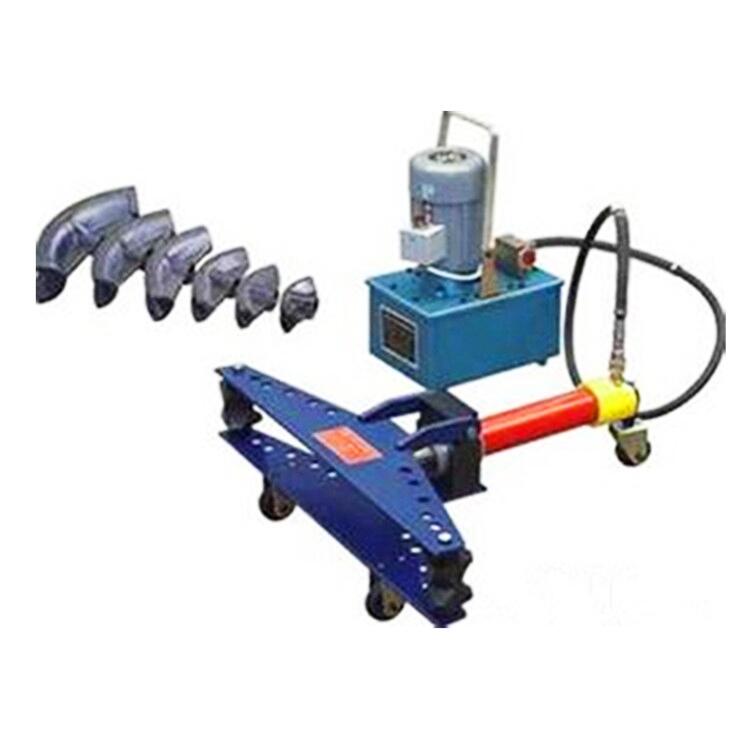

由電動油泵，高壓油管，快速接頭，工作油缸，柱塞，彎管部件[包括上花板，下花板，模頭，輥軸]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
5.電動液壓彎管機使用方法及注意事項
1、使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將工作油缸旋入方檔塊的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭，套在柱塞上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管端部的快速接頭活動部份向后拉并套在工作油缸的接頭上，將電動油泵上的放油螺釘旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。
