彈條II型扣件，除彈條采用新材料外，其余部件與彈條I型扣件通用。用優質彈簧鋼作為II型彈條的材料，屈服強度和抗拉強度分別比I型扣件提高了42%和36%。II型扣件具有扣壓力大、強度安全儲備大、殘余變形小等優點。Ⅱ型彈條分開式扣件，秦沈線橋上板式軌道上使用，單個彈條扣壓力不小于5.6kN，扣件承受橫向力50kN，扣件節點最大縱向阻力不大于7.0kN/mm，扣件節點垂向剛度為40-60kN/mm，軌面調高量30mm,軌距調整量+8-12mm，預埋套管抗撥力100kN。我國秦沈線板式軌道上擬采用的彈條Ⅱ型分開式扣件。我國高速鐵路橋上無碴軌道擬采用的小阻力扣件。我國客專上普遍采用的WJ7型扣件。我國客專上普遍采用的WJ8型扣件。我國高速鐵路隧道內無碴軌道擬采用的扣件。
為減小不同線路結構之問線路剛度的突變，需要在無砟軌道與有砟軌道、路基與橋涵、路基與隧道及路堤與路塹的連接處設置過渡段，以實現過渡段范圍內線路剛度的漸變過渡。 一、路堤與橋臺過渡段路堤與橋臺連接處應設置過渡段，可采用沿線路縱向倒梯形過渡形式，如圖LB3-1所示，并應符合下列規定：1．過渡段長度按下式確定，且不小于20mL=a+(H-h)×n式中L-過渡段長度；H-臺后路堤高度，h——基床表層厚度；a-倒梯形底部沿線路方向長度，取3～5m;n-常數，取2—5，2過渡段路基基床表層應滿足《高速鐵路設汁規范》的要求，并摻人5%水泥?；脖韺右韵碌固菪尾糠址謱犹钪饺?%水泥的級配碎石，級配碎石的級配范圍應符合下表LB3 -l規定，壓實標準應滿足壓實系數K≥0.95、地基系數K30≥150MPa/m、動態變形模量Evd≥50mPa。3.過渡段橋臺基坑應以混凝土回填或以碎石、灰土分層填筑并用小型平板振動機壓實，并使地基系數K30≥60MPa/m。4．過渡段地基需要加固時應考慮與相鄰地段協調漸變。5．過渡段還應滿足軌道特殊結構的要求。6．過渡段路堤應與其連接的路堤同時施工，，并按大致相同的高度分層填筑。7過渡段處理措施及施工工藝應結合工程實際，進行現場試驗。

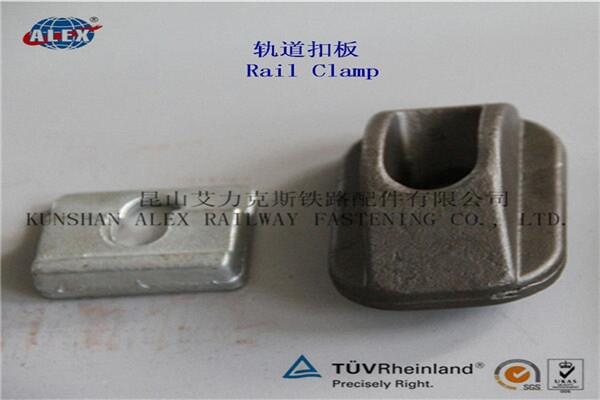

昆山艾力克斯鐵路配件有限公司生產國內外標準各種軌道扣板壓板，主要是模鍛生產工藝和鑄造生產工藝兩種。根據客戶不同的要求定制生產。
昆山艾力克斯的扣板扣件生產非常注重質量控制和管理。我們的扣板扣件生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有專業的檢測設備，以確保我們所有的扣板扣件產品品質，達到客戶的要求。
昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：
1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。
2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。
3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。
4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。
分開式扣件，通常為帶鐵墊板的扣件，鋼軌由扣壓件緊固于鐵墊板上，鐵墊板通過錨固螺栓與預先埋設于混凝土軌枕或整體道床的絕緣套管配合或其它方式直接緊固在基礎上，鋼軌高低調整量大，而且軌下和鐵墊板下均設彈性墊層提供彈性，減振效果較好，但零部件較多，維修工作量相對較大。不分開式扣件，鋼軌由扣件直接聯結于混凝土軌枕或整體道床，零部件少，連接牢固，但鋼軌高低調整量較小，且緊固件的工作條件復雜。
客運專線用WJ-8型扣件，WJ-8型扣件就是為適應鋪設德國既有有擋肩無碴軌道，滿足客運專線扣件系統的技術要求而研發的一種無碴軌道扣件系統。該扣件系統是在原板式和雙塊式無碴軌道承軌槽尺寸和位置的限定條件下設計的，屬帶鐵墊板的彈性不分開式扣件結構。本扣件的研發重點在以下幾個方面：1）確定扣件系統的基本結構，使結構穩定和合理；2）研究解決在同一結構上既可安裝常規扣壓力彈條又可安裝小扣壓力彈條以滿足路基、隧道、橋梁上鋪設無縫線路縱向阻力要求的技術措施；3）采取措施提高扣件系統的絕緣性能；4）研究提高系統彈性的技術措施并配套研發長壽命高彈性減振墊層及與之相適應的高疲勞強度彈條。
