側向擋塊，1、簡支梁(32m)上側向擋塊布置，側向擋塊設計分兩種形式，其中，C型擋塊為側擋塊，D型擋塊為扣押型（壓住底座板)。一 般在在每孔簡支梁上設2對D型擋塊，其余為C型擋塊，C型與D型擋塊總體上設置如圖LB2-18所示。根據梁跨小同，,擋塊設置間距有所區別，一般地段32m上為5.74m，24m梁上為5.18m，20m梁上為5.57m，連續梁上的擋塊布置視結構不同而不同。摩擦板地段擋塊間距一般為8m（C、D型交替布置）。臨時端刺范圍D型過渡擋塊布置，根據全線無砟軌道及鋪軌施工組特點，常規區地段的側向擋塊可安排在軌道板安裝完成后施工。臨時端刺范圍內的側向擋塊應在早期安排（因與橋面無任何連接，易產生橫向移位）。其中，曲線地段的臨時端刺擋塊應在底座板連接前設置臨時（或過渡）側向擋塊。其中，C型擋塊可直接按設計施工（先施工底座側面郜分），D型擋塊需設過渡型（以保證鋪軌機械的通行需要），如圖LB2-20所示。側向擋塊設置問距要求為：400m曲線半徑段，≤3.26m。1 000mm曲線半徑段，≤8.15m。1500m曲線半徑段，≤l2.23m。2500mm曲線半徑段，≤20.39m、4500m以上曲線半徑段，≤32m。
轉轍器構造，1、轉轍器組成，轉轍器由兩根基本軌、兩根尖軌及各種聯結零件組成?；咀饔檬且龑к囕啅囊痪€進入另一線。2、基本軌基本軌的型式及作用轉轍器基本軌由標準鋼軌斷面的鋼軌制成，一側為直基本軌，一側為曲基本軌?！?5”型及以前各型道岔尖軌采用貼尖式，基本軌軌頭不刨切；“92”道岔尖軌采用藏尖式，基本軌軌頭需要刨切。基本軌除承受車輪的垂直壓力外，還與尖軌共同承受車輪的橫向水平推力，并保持尖軌位置的穩定。基本軌的彎折直基本軌不進行彎折。曲基本軌應按支距進行彎折，以保持轉轍器軌距、方向的正確，以及尖軌和基本軌的密貼。基本軌螺栓孔基本軌軌腰上應設有用于聯結軌撐和轍跟設備（轍跟間隔鐵）的螺栓孔，“92型道岔還應設聯結頂鐵的螺栓孔。螺栓孔的數量和間距一般采取直基本和曲基本軌一致的相同尺寸。曲于曲、直基本軌螺栓孔距相同，所以鋪設以后左右兩尖軌跟端和尖軌尖端相錯幾毫米?；拒夗斆娲慊馂榱嗽黾愉撥壉砻嬗捕?，提高耐磨性并保持尖軌良好的密貼狀態，基本軌頭頂面應進行淬火處理?！?5“型道岔基本軌軌頭淬火處理，范圍從尖軌尖端前200mm左右處開始到尖軌軌頭刨切起點后100mm左右處止。對于”92“型道岔，基本軌軌頭頂面全長淬火。彈條式扣件，由螺旋道釘、螺母、平墊圈、彈條、軌距擋板、擋板座及彈性墊板等零件組成。采用彈條作為鋼軌扣壓件，利用材料的彎曲變形及扭轉變形，結構形式比較合理。我國混凝土軌枕的主型扣件。彈條用于扣壓鋼軌，由直徑為13mm的或熱軋彈簧圓鋼制成。彈條兩種型號。50軌除14號接頭軌距擋板安裝Ａ型彈條外，其余均安裝Ｂ型彈條。60軌一律安裝Ｂ型彈條。軌距擋板調整軌距，傳遞橫向力。擋板座支撐擋板，有足夠的絕緣性能。擋板座兩斜面的厚度不同，可調換使用，調整軌距。彈條I型扣件彈性好，扣壓力損失較小，能較好地保持軌道幾何形位，已成為我國PC軌枕線路主型扣件，適用于標準軌距鐵路直線及半徑≥300m的曲線地段。
彈片扣壓件工作時主要利用材料的彎曲變形性能，加工相對簡易，造價也往往較低，但由于為螺栓緊固而開孔，在該部位容易出現應力集中，面彎矩最大處恰恰是截面消弱最大處。我國早期研制的拱形彈片扣件，在使用中發現螺栓擰緊容易折斷，在列車通過時產生的振動易使彈片松馳，甚至有的螺母從螺栓中退出。另外軌距擋板在振動作用下易爬上軌底，造成軌距擴大，由于這種情況，目前在除地鐵線路上DTⅠ、DTⅡ扣件采用彈片作為扣壓件外，其它軌道線路上已不再采用彈片式扣件。

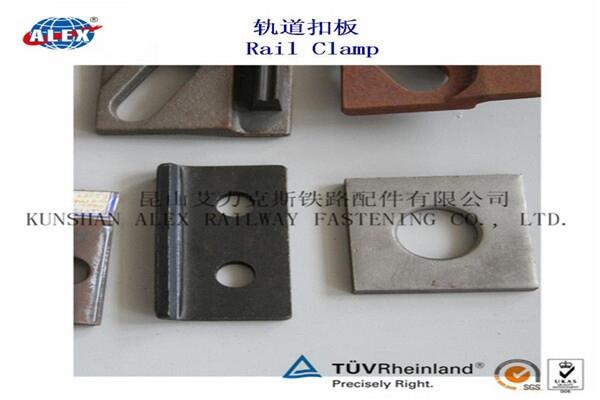

昆山艾力克斯鐵路配件有限公司生產國內外標準各種軌道扣板壓板，主要是模鍛生產工藝和鑄造生產工藝兩種。根據客戶不同的要求定制生產。
昆山艾力克斯的扣板扣件生產非常注重質量控制和管理。我們的扣板扣件生產完全按照料ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有專業的檢測設備，以確保我們所有的扣板扣件產品品質，達到客戶的要求。
昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：
1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。
2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。
3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。
4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。
管片螺栓概述，在隧道建設中，有一種設備從事始發和掘進的機器叫盾構機，具有開挖切削土體、輸送土碴、拼裝隧道襯砌等功能；但盾構機在隧道襯砌時，是以幾塊管片進行拼裝的，有一種螺絲起連接緊固作用，組裝形成園柱形的管道，管片就是圓柱形的墻體；開挖時可有效控制地面沉降、減少對地面建筑物的影響和在水下開挖時不影響水面交通等特點，將各管片組合在一起，形成管道，這種設計成一種直線形或者有一定弧形的緊固連接件，就是管片螺栓。管片螺栓分為環向、縱向。有的設計中環向和縱向規格一致。有的設計中環向和縱向采用兩種規格，甚至兩種強度等級。一般而言，環向管片螺栓的長度長于縱向管片螺栓。
重新安裝定位所有的軌道框架結構，井將新的原位混凝土填充到新的軌道區域，如果環境溫度低于5℃，那就必須使用適當?shù)臒嵫b置和帳篷去升溫實現需要的最低溫度。因此，替換（維修）材料（砂漿）必須通過適當?shù)姆绞郊訜?，這個過程也是混凝士的硬化過程為了確保適當?shù)能壍蕾|(zhì)量，在處理后必須立即用蒸發保護材料覆蓋。最后，將舊鋼軌和新鋼軌（在拆除魚尾板后）焊接在一起并打磨。
