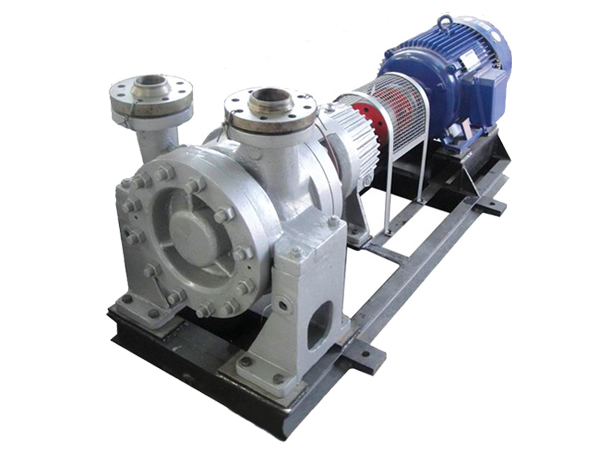

Y、AY型單、兩級離心油泵概述
AY型離心油泵系列，是在老Y型油泵系列的基礎上進行改進并重新設計的，它是為滿足現代化建設的需要，飛快地適應以節能為中心的設備更新?lián)Q代而發展的新產品。
AY型離心油泵，用在石油化工和化學工業及其他地方輸送不含固體顆粒的石油及其產品，其耐腐蝕程度和使用溫度按與介質接觸的主要零件的材料分為三類，具體視工況而定。
適用范圍
AY型油泵可用在石油化工和化學工業及其他地方輸送不含固體顆粒的石油和其它介質。
結構特征
1、AY型油泵系列是在老Y型油泵系列的基礎上進行改造并重新設計的，Y、AY型油泵分為單級單吸和兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸和兩級雙吸兩支撐式、兩級單吸兩支撐式等六種。Y、AY型油泵用于電站汽輪機潤滑循環，可在標準性能內選擇流量及壓力。
2、其安裝方式為水平中心線支撐。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸封腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、波紋管型、串聯型機械密封。軸封腔外鑄有可供選擇的水冷腔夾套，在輸送150-350℃高溫油時使用。常溫時循環水系統可以不用。
3、葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠葉輪平衡孔來平衡。
4、軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑。
5、為了泵檢修時不必拆卸吸入或排出管路就很容易地拆除葉輪、軸、軸承、軸封等零部件，Y、AY型油泵采用柔性膜片式聯軸器。
泵的管路系統
1、冷卻水是根據和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.3-0.7m3/h，其壓力為0.2-0.3Mpa。常溫時循環水系統可以不用。
2、 密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件而設置的，內供或外供均可。一般采用泵本身出口連接到密封腔，自動回流到進口。密封液的壓力要高于密封腔的壓力0.07-0.1Mpa,如果輸送介質屬于易氣化的，則應高于氣壓為0.175-0.2Mpa。
型號說明
250AY
AY油泵宏力水泵圖冊
AY油泵宏力水泵圖冊 (2張)
250－吸入口直徑
A－參照美國石油學會API1610《一般煉廠用離心泵》標準改造
Y－離心油泵
S－葉輪為雙吸
80－單級揚程
例：65AY100×2B
65－吸入口直徑
A－參照美國石油學會API1610《一般煉廠用離心泵》標準改造
Y－離心油泵
100－單級揚程
2－級數
B－葉輪切割次數
性能范圍
流量（Q）：6.25~180m3/h
揚程（H）：105~657m
介質溫度（T）：0~300℃
