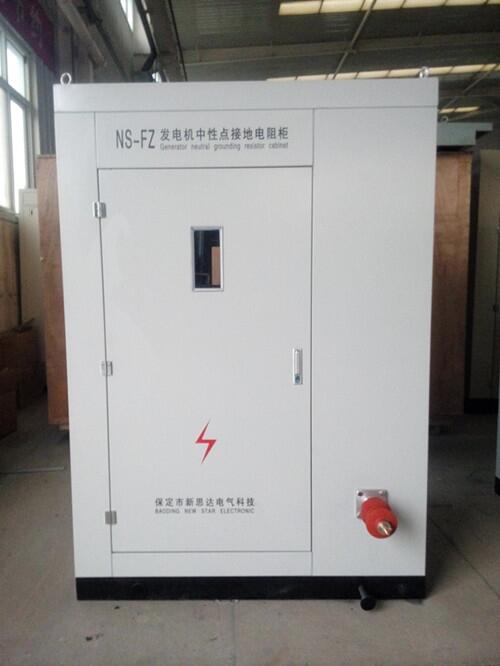

為限制發電機單相接地故障時，健全相的瞬時過電壓，不超過 2.6U Φ ，為此
2
選用接地變壓器。
I、電阻的選擇：
1、發電機定子單相接地電容電流及發電機外回路中其他設備對地電容電流
大致總和為：2A
2、按照 I R ≤1.5I C ，
I R =2×1.5=3.0A
R= ? ? 2656
0 . 3
3 13800
3、單相接地變壓器變比選擇
N= 22 . 36
220
3 / 13800
2
1
? ?
U
U
4、單相接地變壓器低壓側電阻阻值計算
r= ? ? ? 02
. 2
22 . 36
2656
2 2
N
R
5.容量確定
接地變壓器運行時間為 1 分鐘，是短時運行設備，考慮到單相變壓器的
容量余度，可選擇為：
S= KVA 10
2
18
?
如有疑問請致電保定新思達電氣科技
1、由于單相接地變壓器二次側并聯電阻，所以對于整個中性點回路來說，這
部分電路實際等同于阻性電路，這類小容量變壓器本身的感抗相對于整個中性
點阻性回路來說，可忽略不計。
2、中性點一次側接單相接地變接地二次并聯電阻的方案為國際標準發電機中
性點高阻接地方案；所以，其電氣接法已經是一種國際常規案例，不需懷疑。
3
一、如果發電機中性點采用純阻的方式，則計算結果如下：
I、電阻的選擇：
1、發電機定子單相接地電容電流及發電機外回路中其他設備對地電容電流
大致總和為：2A
2、按照 I R ≤1.5I C ，
I R =2×1.5=3.0A
R= ? ? 2020
0 . 3
3 10500
二、選用中性點純阻的缺點如下：
1、純阻的高阻接地方式，通流能力很?。粸楸ＷC阻值，其通過電流的金屬截
面積很小，耐沖擊能力小，容易損壞，容易導致電阻回路出現斷路問題。
2、純阻本身沒有過載能力，所以不能像單相接地變壓器那樣由于有過載能力
