光纜型號規格: OPPC-24B1-95/50 |
配合導線型號: |
LGJ-95/50 |
||||||||||||
|

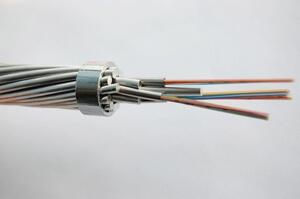

光纜結構圖： |
|
|||||||||||||
|
結構參數 |
|
材 料 |
根數 |
材 料 |
根數 |
原材料直徑 |
||||||||
|
光纖 |
G.652 |
24 |
|
|
|
|
|
|||||||
|
中 心 |
20.3%AS線 |
1 |
|
|
線直徑 |
3.00 |
mm |
|||||||
|
第1層 |
20.3%AS線 |
5 |
|
|
線直徑 |
3.00 |
mm |
|||||||
|
|
不銹鋼管 |
1 |
光纖芯數 |
24 |
管直徑 |
2.90 |
mm |
|||||||
|
第2層 |
AL線 |
|
|
|
線直徑 |
3.35 |
mm |
|||||||
|
技術參數 |
參照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 標準 |
|||||||||||||
|
絞合：中心線與各層之間填充防蝕油膏 |
||||||||||||||
|
最外層絞合方向?yàn)椤坝摇毕颍╖-stranding） |
||||||||||||||
|
光纜直徑： |
15.70 mm |
|||||||||||||
|
光纜重量： |
562 kg/km |
|||||||||||||
|
承載截面積 |
139.4 mm2 |
|||||||||||||
|
AS面積 |
42.41 mm2 |
|||||||||||||
|
AL面積 |
96.96 mm2 |
|||||||||||||
|
標稱抗張強度（RTS） |
70.5 kN |
|||||||||||||
|
楊氏模量（E-Modulus) |
88.3 kN/mm2 |
|||||||||||||
|
熱膨脹系數 |
17.4 ×10-6/℃ |
|||||||||||||
|
最大允許工作應力 (MAT) ( 40% RTS) |
202.3 N/mm2 |
|||||||||||||
|
每日應力（EDS) (18%~25% RTS) |
91.0~126.4 N/mm2 |
|||||||||||||
|
極限特殊應力 (70% RTS) |
354.O N/mm2 |
|||||||||||||
|
直流電阻 |
0.259 Ω/km |
|||||||||||||
|
短路電流 |
(0.25s,20℃~200℃) 26.7 kA |
|||||||||||||
|
短路電流容量 I2t |
177.8 kA2S |
|||||||||||||
|
最小彎曲半徑： |
施工：320 mm |
運行：240 mm |
||||||||||||
|
溫度范圍 注： |
安裝溫度 |
-10℃ ~ +50 ℃ |
||||||||||||
|
運輸和運行溫度 |
-40℃ ~ +80 ℃ |
|||||||||||||
|
所有尺寸和數據均為標稱值 |
|
|||||||||||||
