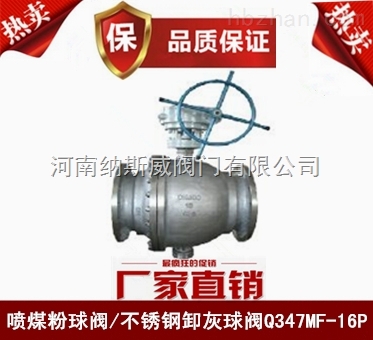

Q347MF噴煤粉球閥
產品概述
Q347MF噴煤粉球閥是根據客戶工況要求不斷技術改進的作為控制含塵、含固體粉末的新型產品，該產品特別適用于高爐煤粉噴吹、空氣管路等系統，其獨特的優越性深受廣大使用單位的好評，該閥閥座帶有磨損自動補償裝置，能有效確保閥門的密封性能；特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點；該閥結構緊湊、啟閉靈活、安裝維修方便。
Q347MF噴煤粉球閥結構圖
Q347MF卸灰球閥、噴煤粉球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||
|
Q347MF-C |
Q647MF-P |
Q647MF-R |
||
|
1 |
閥體、閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
球體、閥座 |
1Cr18Ni9Ti+硬鉻 |
1Cr18Ni9Ti+硬鉻 |
1Cr18Ni12Mo2Ti+硬鉻 |
|
3 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
密封圈 |
特種耐磨耐高溫四氟、對位聚苯 |
||
|
5 |
螺栓 |
中碳鋼 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
Q347MF卸灰球閥、噴煤粉球閥主要性能規范表
|
公稱壓力 |
1.6MPa |
|
殼體試驗壓力 |
2.4MPa |
|
高壓液密封 |
1.76MPa |
|
低壓液密封 |
0.6MPa |
|
適用溫度 |
-28-300℃ |
|
適用介質 |
含塵氣體、煤粉等 |
|
結構長度按 |
GB1221-89 |
|
法蘭尺寸按 |
GB9113、JB79-59 |
|
檢驗試驗按 |
JB/T9092-99 |
|
驅動方式 |
手動 |
Q347MF卸灰球閥、噴煤粉球閥主要外形尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
||
|
L |
W |
H |
||
|
1.6 |
25 |
165 |
140 |
90 |
|
32 |
178 |
155 |
107 |
|
|
40 |
190 |
250 |
137 |
|
|
50 |
220 |
250 |
140 |
|
|
65 |
241 |
350 |
164 |
|
|
80 |
283 |
350 |
177 |
|
|
100 |
305 |
420 |
206 |
|
|
125 |
356 |
700 |
292 |
|
|
150 |
394 |
1000 |
320 |
|
|
其余連接尺寸請參閱樣本《主要外型與連接尺寸表》 |
||||
