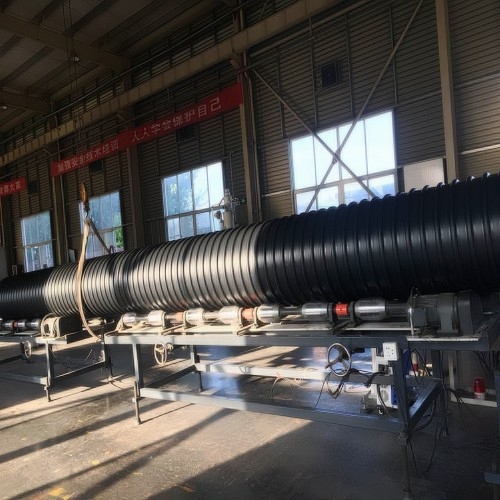

鋼帶增強PE螺旋波紋管是借鑒國外先進的金屬塑料管材復合技術而開發的一種PE與鋼帶熔融復合的纏繞成型結構壁管材。產品執行CJ/T225-2006標準，管壁結構有三個層次構成，以螺旋纏繞成型的高強度鋼帶為增強體，以高密度聚乙烯為基體，采用獨特的制造工藝，將鋼帶與高密度聚乙烯融合成一體，使其既具有塑料管的柔韌性有具備了金屬管的剛性，適合大、深的市政工程應用。
國潤鋼帶pe螺旋波紋管規格型號產品特點：
1 剛度強、抗外壓能力強：由于鋼帶增強PE螺旋波紋管中間層采用了“U”鋼帶增強體，其具有極高的剛性。
2 管壁粘合牢靠：各層粘合的復合牢固。在鋼帶和PE之間有過渡層，過渡層材料使PE和鋼帶結合能力增強，并有很強的阻隔氧、水分的作用，避免鋼帶的腐蝕。
3 施工方便，連接方式多樣，連接安全可靠：鋼帶增強PE螺旋波紋管對基礎處理的要求低，施工不受季節、溫度的限制，管道的可彎曲性良好，重量輕、施工容易。連接方式多樣，可采用熱收縮帶連接、電熔連接、PE焊槍擠出焊接等，能有效的保證連接強度。
4 耐磨性能優越，排水流通好：鋼帶增強PE螺旋波紋管內部光滑，摩擦阻尼系數低，表面粗糙系數小，對比相同內徑的混凝土管，同等條件下提高40%以上的輸水量。
物理性能表：
|
項目 |
指標 |
試驗方法 |
|
|
環剛度/KN/m2 |
SN8 |
≥8 |
GB/T9674-2003 |
|
SN12 |
≥12.5 |
||
|
SN16 |
≥16 |
||
|
沖擊性能 |
TIR≤10% |
GB/T14152 |
|
|
剝離強度(20±5℃)/N/cm |
≥70 |
附錄A |
|
|
環柔性 |
無破裂，兩璧無脫開 |
GB/T9647 |
|
|
烘箱試驗 |
無分層，無開裂 |
按8.4.5 |
|
|
縫的拉伸強度/N |
≥1460 |
GN/T8804 |
|
|
蠕變比率 |
≤2 |
GB/T18042 |
|
規格參數
|
公稱內徑DN/IN |
最小平均內徑 |
最小內層壁厚 |
最小壓層壁厚 |
最多螺距 |
最少鋼帶厚度 |
最小防腐層厚度 |
|
300 |
294 |
2.5 |
4.0 |
75 |
0.4 |
2.2 |
|
400 |
392 |
3.0 |
4.5 |
85 |
0.4 |
2.2 |
|
500 |
490 |
3.5 |
5.0 |
100 |
0.5 |
2.5 |
|
600 |
588 |
4.0 |
6.0 |
110 |
0.5 |
2.5 |
|
700 |
673 |
4.0 |
6.0 |
115 |
0.5 |
2.5 |
|
800 |
785 |
4.5 |
7.5 |
120 |
0.7 |
3.0 |
|
900 |
885 |
5.0 |
7.5 |
135 |
0.7 |
3.0 |
|
1000 |
985 |
5.0 |
8.0 |
150 |
0.7 |
3.0 |
|
1100 |
1085 |
5.0 |
8.0 |
165 |
0.7 |
3.0 |
|
1200 |
1185 |
5.0 |
8.0 |
180 |
0.7 |
3.0 |
|
1300 |
1285 |
5.0 |
8.0 |
210 |
1.0 |
3.0 |
|
1400 |
1385 |
5.0 |
8.0 |
210 |
1.0 |
3.0 |
|
1500 |
1485 |
5.0 |
8.0 |
220 |
1.0 |
3.0 |
|
1600 |
1585 |
5.0 |
8.0 |
230 |
1.0 |
3.5 |
|
1800 |
1785 |
6.0 |
9.0 |
230 |
1.0 |
3.5 |
|
2000 |
1985 |
6.0 |
9.0 |
235 |
1.0 |
3.5 |
|
2200 |
2185 |
6.0 |
9.0 |
235 |
1.2 |
3.5 |
|
2400 |
2385 |
6.0 |
10.0 |
235 |
1.2 |
3.5 |
|
2600 |
2585 |
6.5 |
10.0 |
240 |
1.2 |
3.5 |
