型號 |
名 稱 |
規格 |
用途 |
|
MHYV(PUYV) |
聚乙烯絕緣阻燃聚氯乙烯護套礦用信號電纜 |
2-5 7/0.28 |
用于平巷、斜巷及機電硐室 |
|
MHJYV(PUJYV) |
聚乙烯絕緣阻燃聚氯乙烯護套加強礦用通信電纜 |
2-5 7/0.28 (三鋼四銅) |
用于平巷、斜巷、有較好的抗拉強度 |
|
MHYVP |
煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜 |
(5-10)*2*(0.75-1.5) |
用于電場干擾較大的場所作信號傳輸，適用于固定敷設 |
|
MHY32 |
煤礦用聚乙烯絕緣鋼絲鍇裝聚氯乙烯護套通信電纜 |
(5-19)*2*(0.75-1.5) |
用于平巷，豎井或斜井作主信號傳輸 |
|
MHYVR |
煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜 |
(5-10)*2*(0.75-1.5) |
用于礦場作普通信號傳輸，可移動使用 |
|
MHYBV(PUYBV) |
煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜 |
5-50 1/0.8 |
用于機械沖擊較高的平巷、斜巷 |
|
MHYAV(PUYAV) |
煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜 |
10-100 1/0.8 1/1.0 |
用于較潮濕的斜井和平巷作通信線 |
|
MHYA32(PUYA32) |
煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝 阻燃聚氯乙烯護套通信電纜 |
10-100 1/0.8 1/1.0 |
用于煤礦豎井和斜井作通信線 |
展開
1、導線:退火裸銅線，銅線直徑為0.30，0.42，0.52，0.60，0.70，0.80，0.90(mm)。

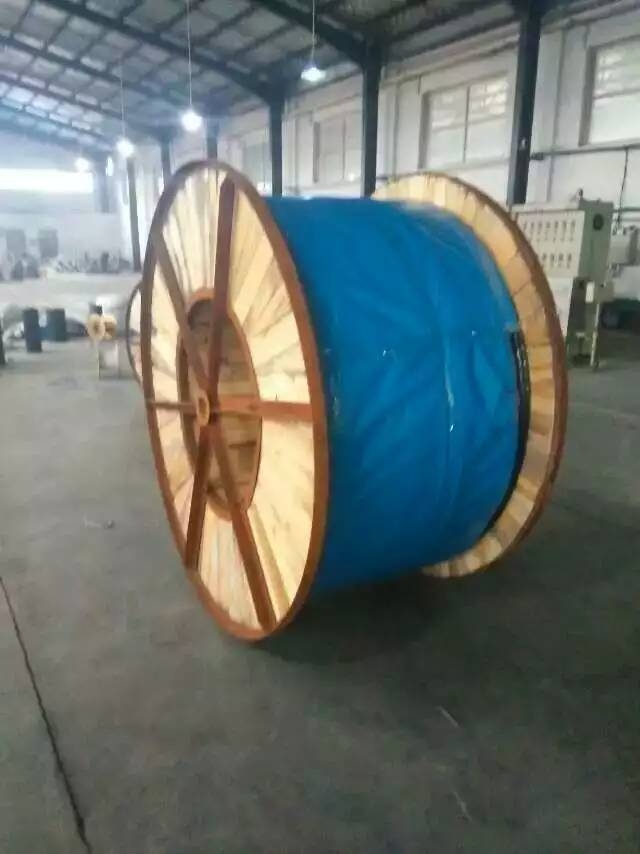

礦用通信電纜
2、絕緣材料:高密度聚乙烯或聚丙烯，按照全色譜標準標明絕緣線的顏色。
3、絕緣線對:把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。
4、通信電纜纜芯結構:以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1%的預備線對，但最多不超過6對。纜芯內的間隙用石油膏填充。
5、纜芯包帶:用聚脂薄膜帶繞包。
6、屏蔽:銅絲屏蔽或用軋紋(或不軋紋)金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。
7、護套:藍色低密度聚乙烯。也可提供雙層護套的通信電纜。 通信電纜識別和長度標記
電纜外表面有永久性識別標記，標記間隔不大于1m，標記內容有:導線直徑，線對數量，電纜型號，制造廠廠名代號及制造年份，長度標記以間隔不大于1m標記在外表面上，但與上述標記錯開。礦用通信電纜采用全色譜絕緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點。
