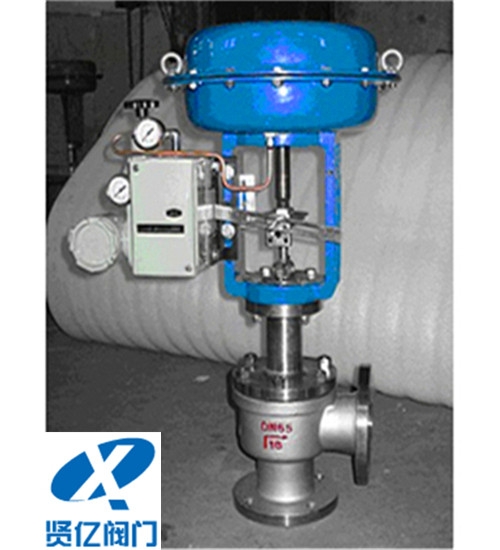

ZJHJ精小型氣動薄膜調節角閥標準參數:
通用型號:ZJHJ
公稱通徑：DN15-300mm
壓力范圍:1.0~6.4MPa
溫度范圍：常溫型：-20~+200℃ 散熱型：-40~+450℃
連接方式：法蘭、焊接
主體材質: 碳鋼，不銹鋼
設計制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：法蘭按JB78-59 JB79-59
檢驗與試驗：JB/T7749-95
泄漏等級:泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
驅動裝置:自動
ZJHJ精小型氣動薄膜調節角閥性能：
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
ZJHJ精小型氣動薄膜調節角閥概述：
ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
