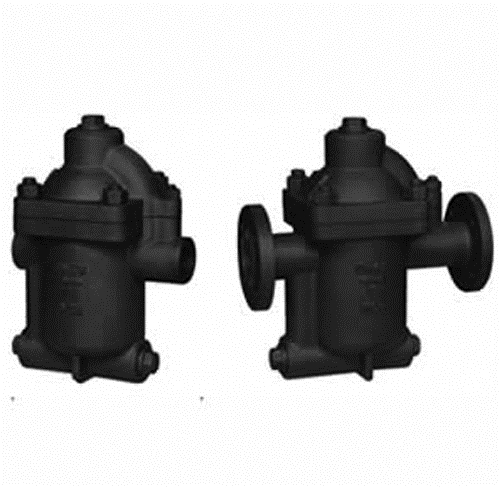

ER110/ER116鐘形浮子式蒸汽疏水閥/倒吊桶式疏水閥產品簡介
鐘形浮子式蒸汽疏水閥用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并防止水蒸汽泄漏的疏水器，疏水閥也叫阻汽排水閥。
疏水閥基本的工作原理就是利用蒸汽和水的重量差和溫度差來實現疏水的目的。鐘形浮子式蒸汽疏水閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到最高工作效率。要想達到最理想的效果，就要對各種類型的工作性能、特點進行全面的了解。品種很多，各有不同的性能。
鐘形浮子式蒸汽疏水閥廣泛用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。
鐘形浮子式蒸汽疏水閥產品特點
對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。
鐘形浮子式蒸汽疏水閥內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
背壓率高90％。
汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。
敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
鐘形浮子式蒸汽疏水閥耐磨損的SCCV關閉方式
SCCV關閉系統是自動定心，自動關閉系統（Self Closing ａnd Cente-ring Valve System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
鐘形浮子式蒸汽疏水閥技術參數
| 產品型號 | 公稱通徑DN | 連接方式 |
使用壓力范目 (Mpa) |
最高充許溫度℃ | 閥體材質 | 主要零件材質 | 外形尺寸 | |||
| L | H1 | H2 | W | |||||||
|
ER105 (CS15H-3.7) |
20-40 |
內螺紋 ZG1/2“~1” |
0.01~0.3~0.7 | 220 | WCB |
SUS (3CTl3) |
200 | 160 | 135 | - |
|
ER105F (CS45H一3.7) |
15-25 32-50 |
法蘭 | 0.01~0.3~0.7 | 220 | WCB |
SUS (3C rl3) |
270 | 160 | 135 | - |
|
ER110 (CS45H一5.12) |
法蘭 | 0.01~0.5~1.2 | 220 | WCB |
SUS f3C rl 3) |
310 |
160 165 |
131 167 |
- | |
|
ER116 (CS45H一7.16) |
15-25 32-50 |
法蘭 | 0.01~0.7~1.6 | 220 | WCB |
SUS (3C rl 3) |
310 |
160 165 |
131 167 |
- |
|
ER120 (CS45H一8.16) |
40-65 | 法蘭 | 0.05~0.8~1.6 | 220 | WCB |
SUS (3Crl 3) |
420 | 175 | 214 | - |
|
ER25 (CS45H-25-40-64) |
15-50 | 法蘭 | 0.05~25~45~65 | 425 | WCB |
SUS (3C rl3) |
380 | 210 | 180 | 345 |
|
ER25W (CS65H 25-40-64) |
15-50 | 承插焊 | 0.05~25~45~65 | 425 | WCB |
SUS (3C rl 3) |
380 | 210 | 180 | 345 |
