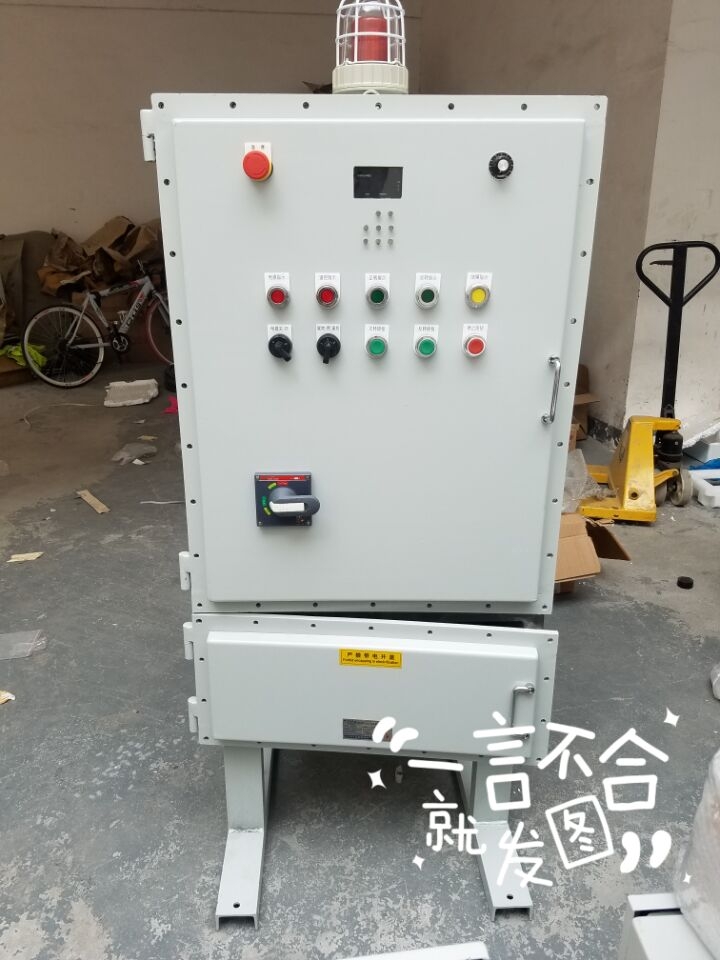

BXD51-7K防爆照明箱
鋁合金外殼，表面靜電噴塑 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞嗦菲?、交流真空接觸器、電動機保護器、電壓表等元件，具有過載、短路、欠壓、缺相、漏電等保護功能。 廣泛適用于石油開采、煉油、化工、軍工等危險環境及海洋石油平臺、油輪等場所
BXD51-7K防爆照明箱適用范圍
1. 適用于爆炸性氣體環境1區,2區危險場所。
2. 適用于ⅡA,ⅡB類爆炸性氣體環境。
3. 適用于可燃性粉塵環境21區、22區場所。
4..適用于T1-T6(4)組溫度組別
一、適用場所：
1.適用于爆炸性氣體環境1區、2區；
2.適用于可燃性粉塵環境21區、22區場所；
3.適用于IIA、IIB、IIC級爆炸性氣體環境；
4.適用于溫度組別為T1-T6的環境；
6.用于照明或動力線路的電源配電。
二、性能特點：
1.外殼采用鋁合金高壓鑄造成型，表面經拋丸后高壓靜電噴塑，外殼可用Q235鋼板或者304不銹鋼焊接成型；
2.產品為復合型結構，主腔采用隔爆型結構，接線腔采用增安型結構；
3.采用模塊化設計，各回路可以自由組合；
4.內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，通過操作殼蓋上的手柄而實現分合；
設有接通指示信號燈；
5.具有過載，短路保護功能，可根據用戶要求生產帶漏電保護功能產品；
6.既可作照明電路或動力電路的配電或通斷之用，還可照明、動力配電或通斷混用；
7.可根據用戶要求特殊制造；
8.鋼管或電纜布線。
三、技術參數：
1.執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、GB12476.5、IEC60079、IEC61241
2.防爆標志：Exd IIB T4/T5/T6；Ex tD A21 IP65 T80℃
3.額定電壓：AC 220/380V
4.主回路額定電流：≤400A
5.支路數：4、6、8、10、12
6.支路額定電流：≤350A
7.防護等級：IP65
8.防腐等級：WF2
9.引入口規格：G1/2"-G3"
10.適用電纜外徑：Φ6mm-Φ55mm
11.引入口方向：下進下出或下進上出（常規為下進下出，其他方方向請注明）
12.安裝方式：掛式、立式
防爆配電箱適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等爆炸性危險環境；
防爆配電箱產品特點
1． 本產品外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為復合型防爆結構，開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
3． 采用模塊化設計，各種回路可以自由組合；
4． 內裝高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲?，通過操作防爆客體外的手柄而實現分合；
5． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
6． 具有過載、短路、缺相、漏電保護功能；
7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；
8． 布線方式，鋼管或電纜、防爆軟管均可；
9． 可根據用戶要求特殊定制；
防爆配電箱技術參數
防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
總開關電流：10A—800A；分開關電流：1A—630A；
防護等級：IP54/IP55/IP65；
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
