產品特點

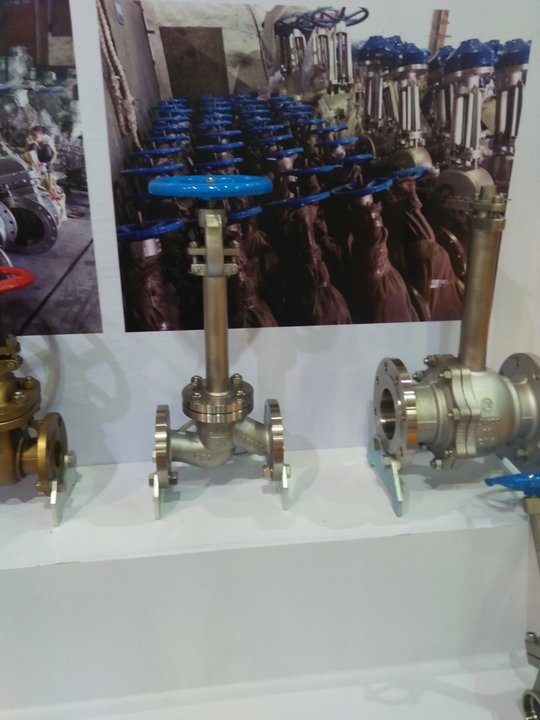

DJ41低溫法蘭截止閥主要用于乙烯，液化天然氣等化工裝置上，天然氣LPG LNG儲罐，接收基地及衛(wèi)星站，空分設備、石油、化工尾氣分離設備、液氧、液氮、液氫、二氧化碳低溫貯槽及槽車、變壓吸附制氧等工況的管路系統(tǒng)，具有開關靈活，密封可靠的特點。
規(guī)格參數
公稱壓力：1.6、2.5、4.0、6.4Mpa
公稱通徑：15mm-400mm
適用介質：氧氣、氮氣、氬氣、二氧化碳、LNG、惰性氣體等
適用溫度：-196℃~+80℃
連接形式：法蘭 （閥門結構長度、尺寸及法蘭尺寸可定制）
注意事項：氧氣禁油
結構及材料
材料選擇：
1.閥體、閥蓋采用：LCB（-46℃）、LC3（-101℃）、CF8（304）（-196℃)、-253℃。
2.閥芯：不銹鋼堆焊鈷基硬質合金。
3.閥座：不銹鋼堆焊鈷基硬質合金。
結構特點：
1.低溫球閥、低溫閘閥、低溫截止閥采用長頸結構，以保護填料。
2.閥座形式：閥座采用焊接結構，密封面堆焊鈷基硬質合金，保證閥門的密封性能。
外型尺寸與連接尺寸
|
產品型號 |
DJ41F 低溫截止閥 |
重量 |
||||||
|
通徑 |
尺寸(mm) |
|
||||||
|
A |
H |
h |
D0 |
RA |
b |
|||
|
20 |
90 |
400 |
200 |
100 |
25.5 |
8 |
6 |
|
|
25 |
100 |
400 |
200 |
100 |
32.5 |
8 |
6.2 |
|
|
32 |
110 |
468 |
204 |
120 |
38.5 |
10 |
10.5 |
|
|
40 |
120 |
523 |
230 |
120 |
45.5 |
10 |
10.7 |
|
|
50 |
150 |
523 |
230 |
120 |
57.5 |
15 |
17.8 |
|
|
65 |
180 |
651 |
250 |
120 |
76.5 |
15 |
20.5 |
|
|
80 |
210 |
736 |
320 |
160 |
89.5 |
15 |
32.1 |
|
|
100 |
250 |
736 |
320 |
160 |
108.5 |
20 |
50.4 |
|
|
125 |
300 |
1020 |
470 |
300 |
133.5 |
25 |
68.6 |
|
|
150 |
350 |
1050 |
500 |
300 |
159.5 |
25 |
95.4 |
|
|
200 |
430 |
1150 |
600 |
300 |
219.5 |
25 |
151.1 |
|
