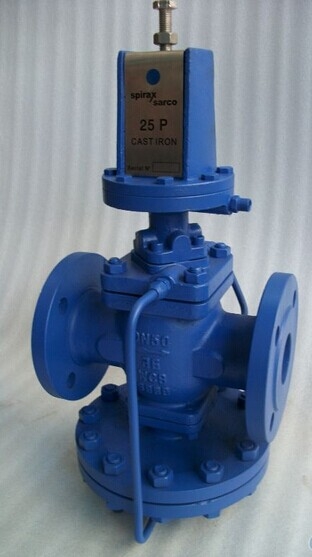

25P蒸汽減壓閥結構特點和用處：
DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
25P減壓閥的設計制造完全依據使用者的需求，其多元化的組合在工業界沒有任何其他的減壓閥可與之媲美。為了實現多目標控制設備的獨立性和經濟性，可在同一個主閥上組合多種控制，無論是溫度控制、壓力調節還是二者在一起，都能做到反應迅速、控制精確、安全可靠。
同時，25P減壓閥的所有零件均能夠分解檢查或保養，而無需移動管路中的主閥體。正確的選型和安裝保養，更能保證其長期無故障的工作。
25P蒸汽減壓閥連接尺寸：
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
工作原理
啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥有彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜閥中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，平衡隔膜上部的彈簧壓力，使導閥組建關閉節流，維持主隔膜中的壓力，控制主閥開度輸送適量的蒸汽。調節導閥隔膜上的彈簧即可改變下游壓力。
