調度絞車

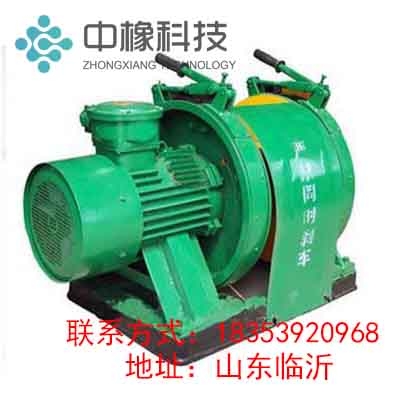

JD-1(11.4)型調度絞車
JD-1(11.4)型調度絞車用于礦井井底車場,中間巷道,采區(qū)運輸巷調度編組的空車和重車,也可用于上下山,掘進頭調度單個礦車。
型號 JD-1(11.4)調度絞車 JD-1.6(25)調度絞車 JD-1.8(JD2-25)調度絞車
牽引力 10kN 16kN 18kN
卷筒尺寸 224×307mm 300×356mm 310×400mm
外層鋼絲繩速度 最大 ≥1.03m/s ≥1.2m/s ≥1.399m/s
最小 ≥0.43m/s ≥0.6m/s ≥0.773m/s
鋼絲繩直徑 ?12.5mm ?16mm ?16mm
容繩量(≥) 400m 400m
400m
總減速比 40 32.01 32.01
電動機 型號 YBJ-11.4 YBJ25-4 YBJ25-4
功率 11.4kW 25kW 25kW
轉速 1460r/min 1480r/min 1480r/min
電壓 380/660或660/1140V
380/660或660/1140 380/660或660/1140
外形尺寸(長×寬×高) 1100×765×730mm 1340×1140×1190mm 1438×1217×1255mm
絞車重量(包括電機) kg
575 1490 1354
