線切割放電加工機

直線電機驅動 /超精密線切割放電加工機

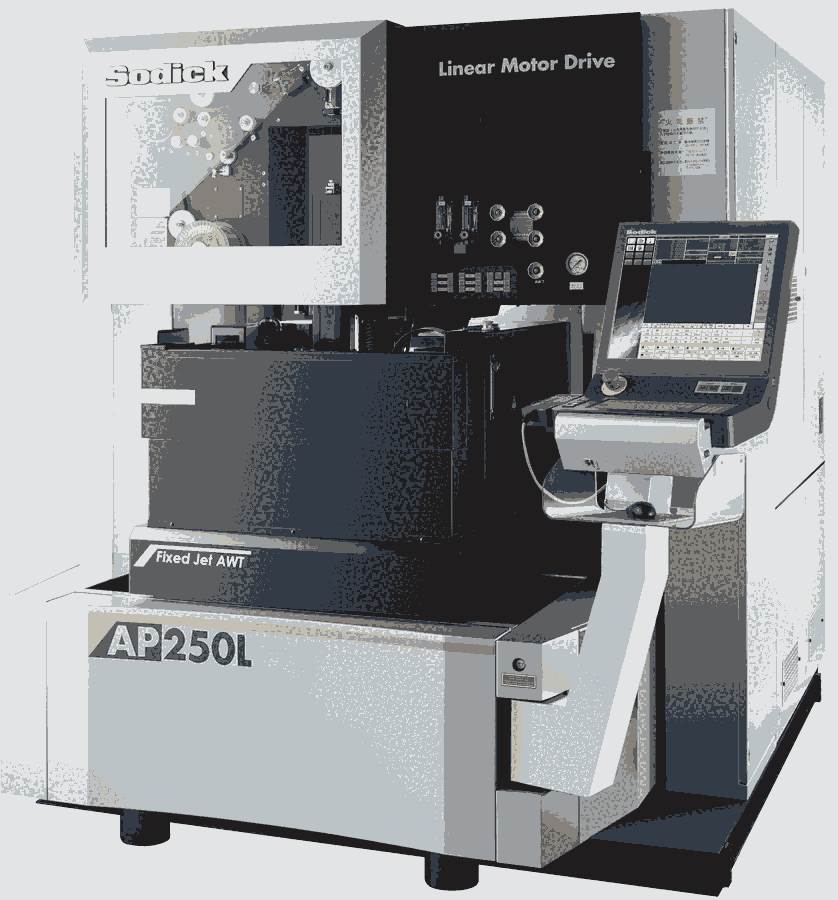

AP250L(oil)

在無螺桿驅動及高剛性門式結構的基礎上又配備了最新的SPW電源
可以使用油性加工液進行高速加工

※ 登載的照片可能會與實物略有差異。

主要特長

直線電機驅動+門式構造通過采用實現了高速·高應答的直線電機驅動以及低重心門型構造，能夠最小限度地限制由于質量移動導致的機床變形，且大幅度提高了定位以及加工的精度。另外，采用了高精度加工液冷卻裝置以及空氣循環系統，啟動機器后就可執行穩定的高精度加工。新電源裝置與高速加工配備19英寸臥式觸摸屏，利用最新的人機界面，提供更高的清晰度和便利性。而且，還配備了可以使用油性加工液在微區實現高速性能的“高速ECO CUT O-Plus”。提高作業性·操作性采用自動3 面上下式加工槽、“コ”字型標準工作臺等，大幅度提高了準備工作時的作業效率。另外，將操作面板與本機分離，集中配置閥門、流量計等操作區，在本機的正面就可進行全部作業。

產品信息

加工槽內尺寸 寬×深 （mm）	895 x 740
各軸行程 X×Y×Z (mm)	250 x 150 x 120
U×V 軸行程 (mm)	35 x 35
最大錐角	±7°（板厚：100mm）
最大工件尺寸（噴流加工時） 寬×長×高 (mm)	400 x 270 x 100
最大加工物質量（噴流加工時）（kg）	80
電極絲	0.03 ～ 0.2 *1
電極絲張力(N)	3 ～ 18
最大電極絲進給速度(mm/sec)	250
從地面到工作臺頂面的距離	1080
機床主體尺寸 寬×長×高 (mm)	1860 x 2515 x 2105 *2
機床安裝尺寸 寬×長 (mm)	2575 x 3505
機床主體重量	3730 *3
電氣總?cè)萘?	三相 50/60Hz 10 kVA

• φ0.03mm為選購
• 包含電源、服務槽。
• 包括本體/電源/服務槽
