線切割放電加工機

直線電機驅動 /精密·中型線切割放電加工機

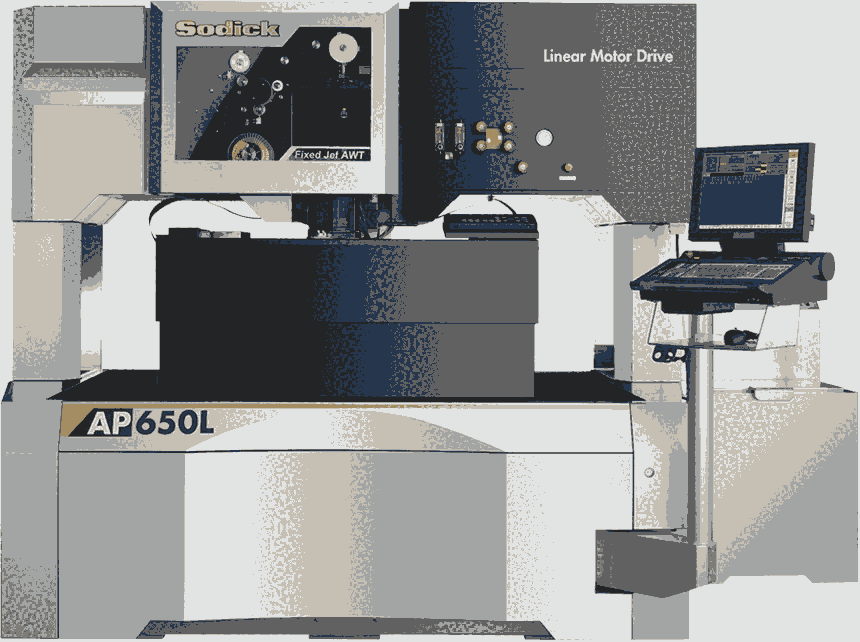

AP650L(oil)

將直線電機驅動、高剛性門型結構與
高速低油霧切削相結合，
是順?biāo)蜎_壓模具等的最合適的高精度機型

※ 登載的照片可能會與實物略有差異。

主要特長

直線電機驅動&高剛性構造結合實現無滾珠絲杠的4軸直線電機驅動、陶瓷、門型結構、臂懸垂方式等獨特技術的精密線切割放電加工機系列。另外，對于涉及長時間的高精度加工，設法徹底抑制了其發熱源，在中型機器中實現了最高水準的加工性能。搭載高速低油霧切削裝置對于微細精密的精加工中十分優異的油加工液，最大可提高50%（與本司其他機型相比）的加工速度的“高速ECO CUT O”。削減了切削的次數，可進行高精度的形狀加工以及獲取高品質的精加工面，對生產性的提高以及節能·環保做出了貢獻。提高作業性·操作性采用新型自動穿絲裝置（Fixed Jet AWT）、3面自動上下式加工槽、“コ”字型標準工作臺等，大幅度提高準備工作時的作業效率。另外，集中配置操作面板、閥門、流量計等操作區，在短時間內就可進行所有的作業以及操作。

產品信息

各軸行程 X×Y×Z (mm)	650 x 450 x 120
U×V 軸行程 (mm)	35 x 35
最大錐角	±7°（板厚：100mm）
最大工件尺寸（噴流加工時） 寬×長×高 (mm)	820 x 590 x 100
最大加工物質量（噴流加工時）（kg）	200
電極絲	0.05 ～ 0.3
電極絲張力(N)	3 ～ 25
最大電極絲進給速度(mm/sec)	250
從地面到工作臺頂面的距離	1100
機床主體尺寸 寬×長×高 (mm)	2470 x 1990 x 2175
機床安裝尺寸 寬×長 (mm)	4000 x 3630 *1
機床主體重量	6300 *2
電氣總?cè)萘?	三相 50/60Hz 13 kVA

• 包括維護空間
• 包含服務槽
