線切割放電加工機

直線電機驅動 /高速超精密電火花線切割機

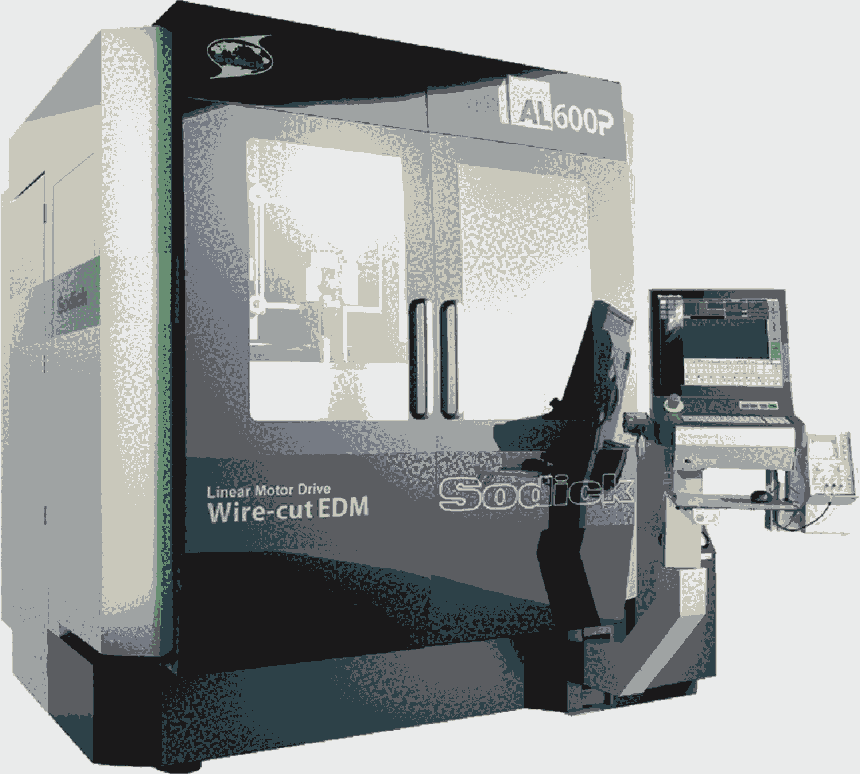

AL600P

在高密度化不斷加快的順序動作沖裁模等方面，
實現了將節距累積誤差降低到極限的高精度加工。

※ 登載的照片可能會與實物略有差異。

主要特長

4軸直線電機驅動XYUV4根軸采用了自主開發生產的高性能直線電機，確立了無需滾珠絲杠的直接驅動方式。
半永久地保持無齒隙的、正確的軸移動，這是傳統驅動方式（滾珠絲杠方式）直無法實現的。直線電機的特點 高響應、高隨動性，在正確的位置控制和加工時，將發揮出色的放電特性。新電源裝置與新加工回路配備19英寸臥式觸摸屏，利用最新的人機界面，提供更高的清晰度和便利性。
此外，還標準配備了大幅降低加工中的凹凸量的“無凹凸控制Ⅱ”、降低二次加工時的表面粗糙度、提高半精加工速度的“TMP 控制Ⅱ”等。追求極限精度在機械的加工、組裝、調整方面，追求超高精度。同時還采用了超高精度滾柱導軌，實現了高剛性。
不僅標準配備碳纖維增強塑料門，而且還利用高級變頻調速冷卻器進行溫度管理，對起因于加工精度的所有因素，都徹底追求精度。

產品信息

加工槽內尺寸 寬×深 （mm）	1050 x 710
各軸行程 X×Y×Z (mm)	600 x 400 x 350
U×V 軸行程 (mm)	150 x 150
最大錐角	±25°(板厚：130mm)
最大工件尺寸（噴流加工時） 寬×長×高 (mm)	800 x 570 x 340
最大工件尺寸（浸漬加工時） 寬×長×高 (mm)	800 x 570 x 280
最大加工物質量（噴流加工時）（kg）	1000
電極絲	0.05 ～ 0.3 *1
電極絲張力(N)	3 ～ 23
最大電極絲進給速度(mm/sec)	420
從地面到工作臺頂面的距離	995
機床主體尺寸 寬×長×高 (mm)	2495 x 2895 x 2345 *2
機床安裝尺寸 寬×長 (mm)	3780 x 4245
機床主體重量	4600 *3
電氣總?cè)萘?	三相 50/60Hz 13 kVA

• φ0.05mm～φ0.1mm 為選購
• 包含電源、服務槽、貯絲桶。
• 包含電源。
