目錄:

      1    概述
      2    模擬量輸入及輸出信號接線
      3    模擬量輸入信號
      4    模擬量輸出信號

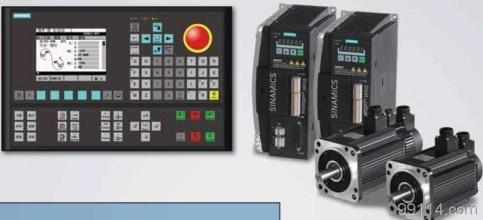

1    概述
SINAMICS V90 有兩個模擬量輸入及兩個模擬量輸出信號，模擬量輸入可用于速度及轉矩給定，也可以用于速度及轉矩的限幅。模擬量輸出可以將速度實際值或?qū)嶋H轉矩值等用戶自定義的信號以模擬量的形式輸出。本文詳細介紹了模擬量輸入及模擬量輸出的信號類型及功能設置。
2    模擬量輸入及輸出信號接線
V90有兩個模擬量輸入及兩個模擬量輸出信號，接線如圖2-1 所示。

圖2-1 模擬量輸入及輸出接線

3    模擬量輸入信號
SINAMICS V90 支持兩個模擬量輸入。其輸入電壓在不同的控制模式下會有所不同，如表2-1所示。

表2-1 模擬量輸入信號

(1)    V90在速度控制模式(S)下模擬量輸入的配置
V90在速度控制模式(S)下模擬量1(AI1)用于速度給定，在調試軟件V-ASSISTANT中進行設置，如圖2-2所示；模擬量2(AI2)可以設置為轉矩極限如圖2-3所示。

圖2-2 速度控制模式(S)下AI1模擬量輸入設置畫面

圖2-3 速度控制模式(S)下AI2模擬量輸入設置畫面

(2)    V90在轉矩控制模式(T)下模擬量輸入的配置
V90在轉矩控制模式(T)下模擬量1(AI1)用于速度限制值給定，在調試軟件V-ASSISTANT中進行設置，如圖2-4所示；模擬量2(AI2)可以設置為轉矩給定值，如圖2-5所示。

圖2-4轉矩控制模式(T)下AI2模擬量輸入設置畫面


圖2-5 轉矩控制模式(T)下AI1模擬量輸入設置畫面

4    模擬量輸出信號
SINAMICS V90 支持兩個模擬量輸出。其輸出電壓在不同的控制模式下會有所不同，如表2-2所示。


表2-2 模擬量輸出信號輸出電壓
通過 p29350（選擇 AO1 的信號源） 和 p29351（選擇 AO2 的信號源），這兩個參數可選
擇模擬量輸出的指令源如表2-3所示。
表2-3 模擬量輸出信號信號源
在調試軟件V-ASSISTANT中進行設置，如圖2-6所示；：
圖2-6模擬量輸輸出設置畫面
