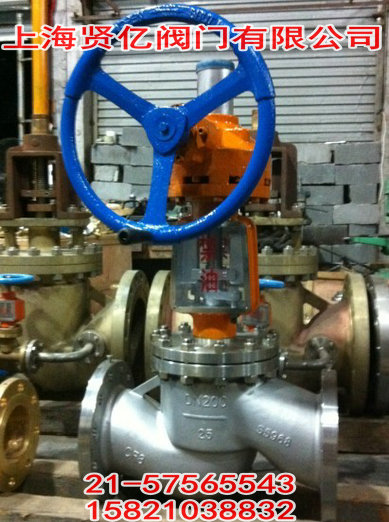

JY541W傘齒輪氧氣截止閥原理：
傘齒輪氧氣截止閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。在結構上設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。傘齒輪氧氣截止閥具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。
傘齒輪氧氣截止閥JY541W結構特點：
1、對于公稱壓力PN≥1.6MPa、DNl25～200氧氣截止閥采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了不銹鋼氧氣截止閥的操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100氧氣截止閥介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該氧氣截止閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、氧氣截止閥的全部零件采用嚴格的脫脂處理。
氧氣截止閥JY541W設計與制造標準：
設計與制造：GB12235
法蘭尺寸：GB9113
結構長度：GB12221
檢驗與實驗：GB/T13927
