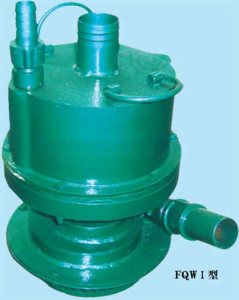

FQW（FWQB）系列礦用風動潛水泵
產品特點：
FQW/W型特點：FQW/W型（原FQQB型）礦用風動潛水泵，突破了以往的設計思想，采用風動渦輪傳動，壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大，效率低的特點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室下工程的排水施工，其特點：
1. 噪音小保持在40分貝以內；
2. 耗風量小，效率高；
3. 體積小，重量輕，結構緊湊，便于移動；
4. 使用壽命長，易損件少，便于維修。
結構和工作原理
FWQB型潛水泵是一種以壓縮空氣為介質，通過噴管進入渦輪轉做功，泵軸隨之高速回轉帶動泵水輪排水。其結構分為：水籠頭、出水管、水輪、泵殼、風輪、消音罩、進風管、排風管等幾部分。動力部分是根據汽輪機沖擊式葉輪原理，具有優良的空氣動力特性，氣動效率高。環型一體渦輪柵選用優質的鋁合金，硬模澆鑄并經過熱處理在機加工而成。無須象氣動馬達那樣需要加油滑及更換維修葉片，經濟利用值一步到位。泵軸上下由兩只封閉軸承支撐。結構簡單，平穩性優良，能確保在額定范圍內高轉速運行。泵體軸密封部分使用兩只丁型骨架橡膠密封圈，利用水壓使密封圈內漲，增強了密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分清潔。排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，性能都明顯提高。
技術參數
使用氣壓：0.4～0.7Mpa
耗氣量：4～6M3min
流量：25～5m3/h
揚程：15～45 m
轉速：4000～6000r/min
噪音：＜75dB（A）
總重量：38kg
外形尺寸：（長*寬*高）280mm*280mm*460mm
使用和維護
該潛水泵是以壓縮空氣為介質，是新型的產品，在使用中必須注意以下幾點：新泵在使用時應把內徑25mm進氣夾布橡膠管接好，工作氣壓不得低于0.3Mpa,在地面上試運轉3min，檢查啟動是否靈活正常，關風后在出水管口接好內徑38mm輸入管放入水中即可開氣排水。
在水深超過泵高時，要在排氣口上接通內徑60mm膠管，將余氣引出水面排放，應防止排氣管進水和進入其它雜質。
注意風源清潔，防止雜物污物進入風管內，工作中應注意清除泵坐外積存的泥沙、煤渣及雜物，以免降低泵的效率。
供氣壓大于350kpa即能工作，但氣壓不得大于800kpa，無水時要關閉風源，禁止長期空運轉。在更換密封圈等易損件的裝拆過程中，不能用重錘敲擊，以免損害零件的配合精度，裝配時，應認準蓋板與渦輪殼體側面的記號對齊，以確保蓋板上排氣口排氣通暢。
