1、試驗機簡介
該機主要用于材料及制成品在室溫下扭轉力學性能的檢測，也可用于材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數；試驗結果可存儲、打印等。
執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》
2、 方案描述
2.1主機

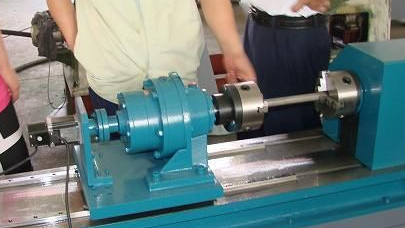

主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，扭矩采集端可沿導軌移動，用于調整試驗空間。
2.2傳動系統
通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；
2.3扭矩及扭角的檢測
采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。
2.4測量控制系統：
試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；實現計算機控制、數據處理、顯示等功能。
2.5試驗過程
整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。
試驗結果可形成多種報表格式，方便打印、分析試驗結果。
3、 主要技術性能指標
扭矩量程：0～2000Nm
扭矩測量范圍： 2Nm-2000Nm；
扭矩最小讀數值： 0.01Nm
試驗扭矩分辨率 1/±300000
扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）
扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）
轉角測量范圍 0-10000°
轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）
扭角(小角度測量)顯示最小分辨率：0.0001°
轉角最小讀數值：0.01°
試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速
扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）
扭轉速度示值重復性誤差：≤1.0%
加力盤、扭矩盤間距離：0～300mm（可議）
兩夾頭的同軸度：≤Φ0.3mm
試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）
電源：AC 220V±10％，50Hz；
試樣夾持方式：按用戶試樣提供夾具一套
試驗級別:1級
主機凈尺寸：1050*430*550mm
主機重量：200
4、試驗機的工作環境要求
4.1 在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃
4.2 相對濕度不大于80%；
4.3在穩固的基礎上正確安裝；
4.4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
4.5 電源電壓的波動范圍不應超過額定電壓的
10%。
