| 產品特征 | |||||||||||

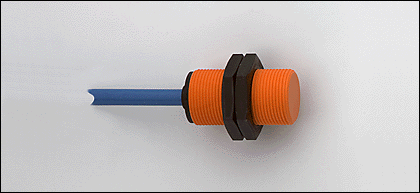

| 電感式傳感器 | |||||||||||
| 塑料螺蚊 M18 x 1 | |||||||||||
| 電纜 | |||||||||||
| ATEX防爆產品許可證 | |||||||||||
| 組II, 類型1D | |||||||||||
| 組II, 類型1G/2G | |||||||||||
| 感應距離 8 mm; [nf] 非齊平安裝 | |||||||||||
| 電氣數據 | |||||||||||
| 電氣設計 | 連接帶最大值 U = 15 V / I = 50 mA / P = 120 mW認證的固有的安全電路 | ||||||||||
| 額定電壓 [V] | 8.2 DC; (1kΩ) | ||||||||||
| 連接電壓 [V] | 7.5...30 DC; 如果在易爆區域外使用 | ||||||||||
| 電流損耗 [mA] | < 1 鎖閉的; (> 2.1 mA解鎖的) | ||||||||||
| 防護等級 | II | ||||||||||
| 輸出 | |||||||||||
| 輸出功能 | 常閉 | ||||||||||
| 電流負載 [mA] | < 30; 如果在易爆區域外使用 | ||||||||||
| 開關頻率 [Hz] | 300 | ||||||||||
| 監控范圍 | |||||||||||
| 感應距離 [mm] | 8 | ||||||||||
| 實際感應距離 (Sr) [mm] | 8 ± 10 % | ||||||||||
| 精度/偏差 | |||||||||||
| 修正系數 | 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.5 / Al約0.4 / Cu約0.3 | ||||||||||
| 遲滯 [Sr的百分比] | 1...15 | ||||||||||
| 開關點偏移 [Sr的百分比] | -10...10 | ||||||||||
| 環境條件 | |||||||||||
| 環境溫度 [°C] | -20...80 | ||||||||||
| 外殼防護等級 | IP 67 | ||||||||||
| 認證/測試 | |||||||||||
| 許可證 |
PTB 01 ATEX 2191 BVS 04 ATEX E153 TIIS TC16108 IECEx BVS 06.0003 |
||||||||||
| 產品標記 |
 II 1G Ex ia IIB T6 GaII 2G Ex ia IIC T6 GbII 1D Ex ia IIIC T 90°C Da
|
||||||||||
| EMC電磁兼容 | EN 60947-5-6 | ||||||||||
| 沖擊/ 振動阻尼 | 30 g (11 ms) / 10-55 Hz (1 mm) | ||||||||||
| MTTF [年] | 4756 | ||||||||||
| 安全分類 | |||||||||||
| 內部電容 [nF] | < 155 | ||||||||||
| 內部電感 [μH] | < 50 | ||||||||||
| 機械技術數據 | |||||||||||
| 安裝 | 非齊平安裝 | ||||||||||
| 外殼材料 | PBT | ||||||||||
| 重量 [kg] | 0.152 | ||||||||||
| 電氣連接 | |||||||||||
| 接口 | PVC電纜 / 2 m; 2 x 0.5 mm2 | ||||||||||
接線
|
|||||||||||
| 附件 | |||||||||||
| 配件(同時供貨) | 2個固定螺母 | ||||||||||
| 注釋 | |||||||||||
| 包裝單位 [件] | 1 | ||||||||||
